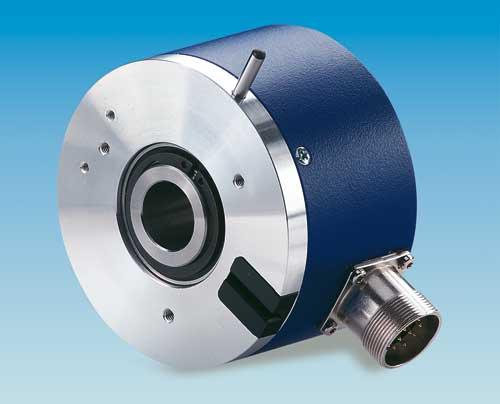

Абсолютный оптический многооборотный датчик с интерфейсом SSI и дополнительно с обычным инкрементальным выходом, 8192 шагов на один оборот, 4096 оборотов. Предназначен для применения в отказоустойчивых системах с высокими требованиями к безопасности и надежности. Повышенный уровень надежности достигается наличием двух раздельных каналов с интерфейсом SSI и самодиагностикой функций и параметров.
Напряжение 10...30 VDC
Максимальный ток 60 мA
Интерфейс 2 х SSI + инкрементальный выход
Число шагов на оборот 8192 (13 бит)
Число оборотов 4096 (12 бит)
Абсолютная точность +/- 0,025°
Код двоичный
Направление вращения CW
Входы 2 х SSI такт, гальваническая развязка
Выходы SSI данные (RS485) + инкрементальные сигналы (RS422) + диагностика
Самодиагностика Да
Максимальная скорость 3800 об/мин
Подключение через Штеккер 17х
Влажность 95% без конденсата
Температура -25...85 °C, возможно -40...85 °C
Диаметр вала 20 мм, полый сквозной
Размеры Диаметр 90 мм
Степень защиты IEC 60529 IP 54
Вес 1600 г
Особенности SIL3 - сертификат безопасности по IEC 61508
Рекомендуемые принадлежности и документация:
Z 119.037 Резиновый пружинный элемент
Z 119.039 Юстировочный угольник с принадлежностями
Z 119.040 Крепежные винты
Z 119.043 Соединительная пружина для GX и G1
Z 119.050 Соединительная пружина для G1 и G2
Z 119.053 Соединительная пружина 19,1 мм
Z 119.070 Соединительная пружина 29,1 мм
Z 119.076 Соединительная пружина
