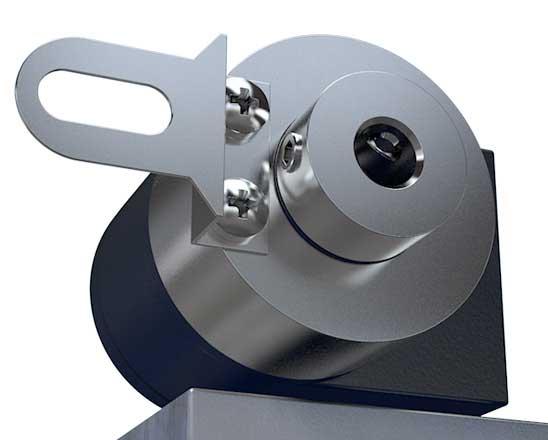

AE 30H - это миниатюрный надежный недорогой оптический энкодер с полым валом. Энкодер генерирует две последовательности прямоугольных импульсов со сдвигом на 90° по фазе) для подсчета числа импульсов и определения направления вращения. Разрешение энкодера определяется количеством импульсов с 4-кратной интерполяцией на один оборот. Питание и сигналы передаются с помощью 8-контактного разъема Molex.


Напряжение 5 В
Число импульсов на оборот 100 / 200 / 256 / 360 / 400 / 500 / 512 / 1000 / 1024
Максимальная частота 100 кГц
Температура -40 ... 100°C
Степень защиты IEC 60529 IP50
Диаметр вала, мм 4.000 / 5.000 / 6.000
Размеры 42.5 x 46.4 x 31.0 мм
Выходной сигнал TTL
Исполнение 1 1 прямой, 1 инверсный и 1 индексный выход
Рекомендуемые принадлежности и документация:

Кабель 300 мм (UL1061 / AWG28)
Адаптеры для различных электродвигателей
Центровочное приспособление для различных валов
Крепёжные болтики M1.6 x 3 или M1.6 x 4 мм
