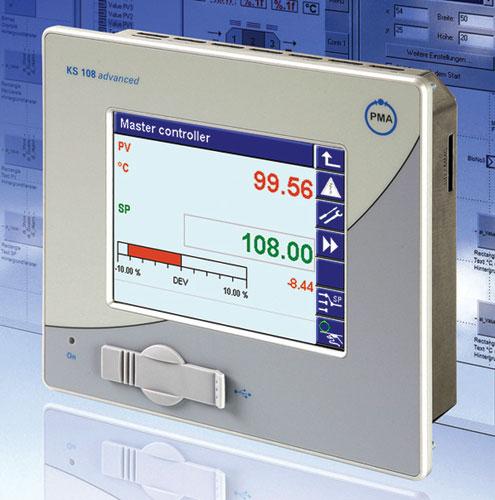

Семейство приборов KS 108 представляет собой компактную комбинацию устройств регулирования, управления, визуализирования и обслуживания с передачей потоков данных по разнообразным полевым шинам. В прочном плоском металлическом корпусе расположен промышленный монитор с резистивным сенсорным экраном Touch Panel с диагональю на выбор 5,7" или 10", изготовленный по технологии TFT или CSTN. На обратной стороне имеются разъемы для всех применяемых сегодня в промышленности интерфейсов, а на передней панели расположен порт USB. Прибор параметрируется посредством фирменного Software BlueControl®. В качестве децентрализованных цифровых и аналоговых входов/выходов можно применять известные изделия производства РМА – модули RM 200 и Vario IO-системы, а также RL 400 и модули семейства rail line.

Ядром нового семейства KS 108 является CoDeSys - один из наиболее известных универсальных инструментов по стандарту IEC 61131-3 для программирования ПЛК и промышленных компьютеров, ставший универсальным комплексом программирования с мировым именем. Для многозонного, каскадного и ограничительного регулирования подключаются предварительно заготовленные и проверенные функции из KnowHow-библиотеки.

CoDeSys позволяет выполнять комфортабельное программирование во всех, определенных стандартом языках:

  • AWL – список команд, -один из видов представления программы на языках STEP 5, STEP 7
  • FUP – функциональная схема, - один из видов представления программы на языках STEP 5, STEP 7
  • KOP – схема соединений, -один из видов представления программы на языках STEP 5, STEP 7
  • ST – структурированный текст
  • AS – система автоматизации
  • CFC – непрерывные функциональные диаграммы - язык программирования контроллеров серии
  • SIMATIC S7 для быстрого описания последовательных процессов путем графического соединения комплексных функций

Прибор выпускается в трех исполнениях:

KS 108 PLC представляет собой компактный блок управления с Touch дисплеем и интегрированной системой визуализации, программируемый по стандарту IEC 61131-3, располагающий входами / выходами по полевым шинам CAN и/или Ethernet. Фронтальный слот для SD Flash карточки позволяет расширить размеры памяти. Технические данные:

  • CPU Freescale Power PC / 266 MHz
  • безвентиляторное охлаждение
  • 64 MB RAM / 32 MB свободны
  • 16 MB Flash / 8 MB свободны
  • 64 kB RAM буфер
  • система реального времени
  • сохранение данных – буфер с литиевой батарейкой
  • цветной дисплей 5,7’’ с разрешением 320х240 пикс
  • RS232 с гальваническим разделением
  • CAN интерфейс с гальваническим разделением
  • Ethernet интерфейс с гальваническим разделением
  • USB интерфейс по фронту
  • вставляемые модули входов / выходов
  • вставляемые модули полевых шин
  • напряжение питания 24 В
  • при пропадании питания данные конфигурации не теряются
  • потребляемый ток 1 А (макс. 2 А)
  • температура 0 ... 50°C
  • относительная влажность 85% без конденсата
  • вес 1,5 кг
  • степень защиты IP 65 / IP 20

KS 108 flexible: стандарт IEC 61131-3 дополнен функциями регулирования процессов и представляет собой комбинацию следующих устройств:

  • промышленный регулятор технологических процессов
  • блок управления по стандарту IEC 61131-3
  • устройство визуализации процессов
  • терминал обслуживания и управления
  • устройство протоколирования данных
  • коммуникации

KS 108 easy: графический Engineering-Tool для проектирования функций автоматизации и регулирования: BlueDesign® - легкий путь к решению сложных проблем, в том числе и без знаний программирования

KS 108 совместно с рекомендуемыми модулями входов / выходов Vario или RL400 представляет собой законченную систему управления технологическими процессами. Быстрое и эффективное программирование а также высокое функциональное качество становится возможным благодаря применению надежных и проверенных функциональных блоков библиотеки PMA. Автоматически вызываемые диалоги, упорядоченные в структуре меню, дают доступ ко всем параметрам и данным без дополнительного программирования. В библиотеке собраны следующие тематические разделы:

  • Регулятор
  • Программный задатчик
  • Соединение со входами / выходами
  • Масштабирование
  • Арифметика
  • Логика
  • Обработка тенденций
  • Загрузка данных

Для ввода в эксплуатацию, обслуживания и сервиса применяется программное обеспечение BlueControl, которое предоставляет доступ к данным и параметрам в режиме Online. Вместе с тем эти работы выполнимы также непосредственно на рабочем месте, в том числе персоналом без знаний программирования. Интегрированная система визуализации предоставляет возможность комфортабельного создания графических объектов.
