МодельТипОписание
1 KS VARIO T6/RTD Модуль регулятор Количество каналов регулирования 30 Тип регулирования 13 программируемых вариантов Напряжение питания 24 VDC Количество аналоговых входов 6 для резистивных термометров 1 для тока нагрева (обратная связь) Количество цифровых выходов 6 Разрешение аналоговых входов 14 бит Контроль обрыва линии Да Контроль переполюсовки Да Входное сопротивление более 1 МОм Интерфейс RS 232 Визуализация Графический терминал KS vario BT Программное обеспечение Фирменное Software BlueControl Сообщения (Alarm) 6 программируемых вариантов Индикация LED (светодиоды) Память FLASH, EEPROM Температура окружающей среды 0...55 C Монтаж на 35-мм шину (EN 50022) Материал корпуса Невозгораемый пластик CRASTIN PA6.6 Вес 122 г Степень защиты IEC 60529 IP 20
2 KS VARIO T4/UTH Модуль регулятор Количество каналов регулирования 4 Тип регулирования 13 программируемых вариантов Напряжение питания 24 VDC Количество аналоговых входов 4 для термоэлементов 1 для тока нагрева (обратная связь) Количество цифровых выходов 8 Разрешение аналоговых входов 14 бит Контроль обрыва линии Да Контроль переполюсовки Да Входное сопротивление более 1 МОм Температурная компенсация Да Интерфейс RS 232 Визуализация Графический терминал KS vario BT Программное обеспечение Фирменное Software BlueControl Сообщения (Alarm) 6 программируемых вариантов Индикация LED (светодиоды) Память FLASH, EEPROM Температура окружающей среды 0...55 C Монтаж на 35-мм шину (EN 50022) Материал корпуса Невозгораемый пластик CRASTIN PA6.6 Вес 122 г. Степень защиты IEC 60529 IP 20
3 VARIO CO 2/U Модуль питания тензодатчиков Назначение модуля Блок питания тензодатчиков Напряжение питания 24 VDC Количество аналоговых выходов 2 Точность 0,3% Индикация LED (светодиоды) Температура окружающей среды 0...55 C Материал корпуса Невозгораемый пластик CRASTIN PA6.6 Выход 10 VDC (констант)
4 KS VARIO T4/RTD Модуль регулятор Назначение модуля Регулятор Количество каналов регулирования 4 Тип регулирования 13 программируемых вариантов Напряжение питания 24 VDC Количество аналоговых входов 4 для резистивных термометров 1 для тока нагрева (обратная связь) Количество цифровых входов 6 Разрешение аналоговых входов 14 бит Контроль обрыва линии Да Контроль переполюсовки Да Входное сопротивление более 1 МОм Температурная компенсация Да Интерфейс RS 232 Визуализация Графический терминал KS vario BT Программное обеспечение Фирменное Software BlueControl Сообщения (Alarm) 6 программируемых вариантов Индикация LED (светодиоды) Память FLASH, EEPROM Температура окружающей среды 0...55 C Монтаж на 35-мм шину (EN 50022) Материал корпуса Невозгораемый пластик CRASTIN PA6.6 Вес 122 г. Степень защиты IEC 60529 IP 20
5 VARIO PWR IN/24 Модуль питания Назначение модуля Подключение питания для всех модулей системы KS Vario Напряжение питания 24 VDC Индикация LED (светодиоды) Температура окружающей среды 0...55 C Материал корпуса Невозгораемый пластик CRASTIN PA6.6 Выход 24 VDC (констант)
6 KS VARIO T8/UTH Модуль регулятор Количество каналов регулирования 30 Тип регулирования 13 программируемых вариантов Напряжение питания 24 VDC Количество аналоговых входов 8 для термоэлементов 1 для тока нагрева (обратная связь) Количество цифровых выходов 8 Разрешение аналоговых выходов 14 бит Контроль обрыва линии Да Контроль переполюсовки Да Входное сопротивление более 1 МОм Температурная компенсация Да Интерфейс RS 232 Визуализация Графический терминал KS vario BT Программное обеспечение Фирменное Software BlueControl Сообщения (Alarm) 6 программируемых вариантов Индикация LED (светодиоды) Память FLASH, EEPROM Температура окружающей среды 0...55 C Монтаж на 35-мм шину (EN 50022) Материал корпуса Невозгораемый пластик CRASTIN PA6.6 Вес 122 г. Степень защиты IEC 60529 IP 20

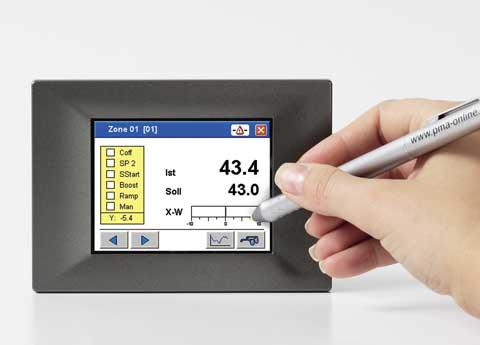

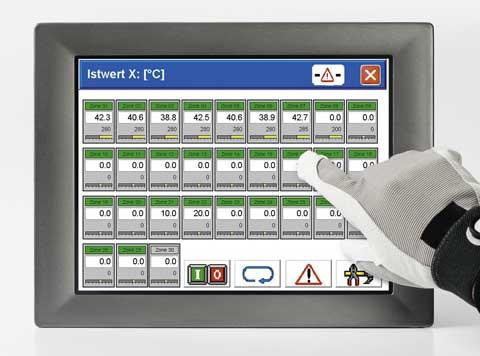

7 KS VARIO BT Графический терминал KS vario BT (графический терминал для обслуживания модульной системы регулирования)


Многоканальные системы KS Vario

Предлагаемые нами изделия от фирмы PMA GmbH занимают существенную нишу на рынке электронных изделий и благодаря хорошему соотношению цена-качество, составляют конкуренцию широко известным крупным фирмам, производителям аналогичной техники.

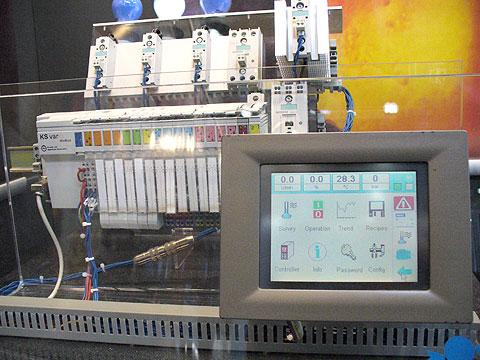

KS vario — модульная система автоматического регулирования параметров технологических процессов для применения в многозонных (от 4 до 30) установках. Система состоит из шинных соединителей, собственно регуляторов и разнообразных (2-, 4-, 6-, 8- и 16-кратных) входных и выходных модулей. При состыковке модулей друг с другом электрическое соединение устанавливается автоматически. Система предусматривает работу со следующими интерфейсами: Ethernet IP, Ethernet, Mod/TCP, Profibus DP, CANopen, DeviceNet, Modbus. Имеется отдельный интерфейс RS232 для фирменного ПО BlueControl.

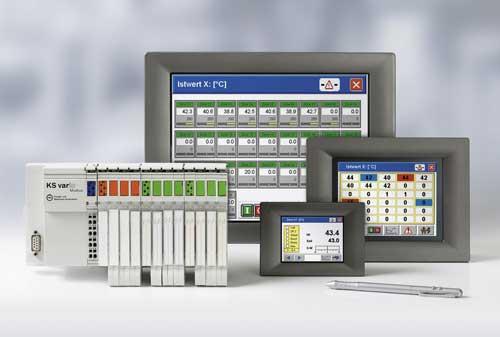

Модульная система KS Vario

Особенности системы:

  • Построение децентрализованной системы регулирования с периферией на расстоянии до 400 м.
  • Время опроса каждого канала устанавливается от 100 мс.
  • Дополнительное использование в качестве I/O-системы: до 34/60 аналоговых I/O и 320 дигитальных I/O.
  • 2 способа автоматических самонастроек.
  • Ведомый старт.
  • Автоматический старт и разгон.
  •     Сохранение значений регулируемых параметров при дефекте датчиков.
  • Контроль и автоматическое управление током нагрева.
  • Индикация состояния измеряемого параметра и регулируемой цепи.
  • Компенсация колебаний питающей сети при учете и контроле тока нагрева, отдельно в каждой фазе.
  • Функции измерительного преобразователя.
  • Непосредственное подключение к датчикам давления.
  • Возможность online калибровки.
  • Engineering Tool с системным конфигуратором, обслуживанием и визуализацией.
  • Загрузка программ посредством Flash-Tool.

    Применение:

    Переработка пластмасс, регуляторы давления, нагревательные установки, отопление, текстильные и упаковочные машины, производство полупроводников, печи, сушилки, климатические установки, термообработка металлов, котлы, медицинская техника, стерилизаторы.

    Описание:

    Модульная система KS vario предназначена для высокоточного многозонного регулирования процессов во всех отраслях промышленности. При этом каждый канал регулирования может быть независимым от остальных и настраивается на вкл/выкл, PID, шаговый двигатель или каскадное регулирование. Благодаря интегрированному контролю тока нагрева и всего круга регулирования возможна диагностика и индикация ошибок и отклонений параметров во всей системе регулирования.

    Регулятор KS vario имеет входы и выходы для 8 регулируемых каналов. При применении дополнительных I/O-блоков это число увеличивается до 30 регулируемых каналов, при этом можно установить столько модулей, сколько входов и выходов фактически требуется, не обязательно все тридцать. На один шинный соединитель возможно подключить максимум до 60 аналоговых выходов, до 34 аналоговых входов и до 320 дигитальных входов и выходов. Во главе всей системы устанавливается модуль с интерфейсом полевой шины (на выбор заказчика), через который также осуществляется энергоснабжение всей системы с запасом мощности для возможного увеличения числа модулей.

    Итак, мультирегулирующая система KS vario имеет один модуль с интерфейсом полевой шины, один регулятор и необходимое количество входных / выходных модулей.

    Экономия времени вследствие автоматического электрического соединения модулей:

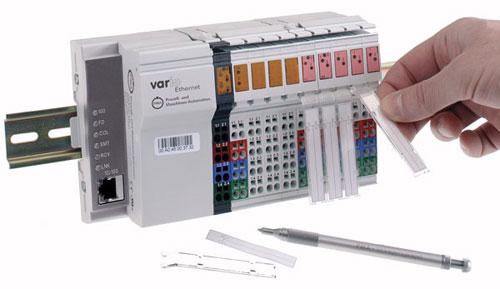

    Необходимые модули системы KS vario электрически соединяются друг с другом без применения инструментов: при монтаже расположенные сбоку контакты автоматически соединяются с аналогичными контактами соседнего модуля. Таким образом все периферийные сигналы, данные по шине, и питание подключаются к каждому модулю автоматически. Внешнее питание 24 V DC необходимо только один раз подсоединить к соединителю полевой шины. I/O-блоки имеют специальные поля для индивидуальной маркировки и подсоединяются к кабелю посредством пружинных клемм, что позволяет легко изменять конфигурацию системы.

    KS Vario

    Engineering Tool "BlueControl":

    Для конфигурирования всей системы применяется ПО "BlueControl", которое обеспечивает удобное обслуживание, мониторинг и симуляцию участков и всей системы регулирования. Подключается через сепаратный разъем RS232 на регуляторе KS vario. Имеется возможность через тот же интерфейс легко делать новый Software-Update в память Flash-EPROM регулятора. Во всех случаях возможно конфигурирование системы через полевую шину. Для построения и конфигурирования системы регулирования предлагаются до 20 различных типов входных / выходных модулей. KS vario проверяет автоматически - соответствует ли заданная системная конфигурация числу и типам фактически подключенных модулей. С применением шинных разветвителей места подсоединения периферии могут быть удалены друг от друга и от регулятора максимум до 400 м, классический пример тому – многозонное регулирование температуры.

    Система дает возможность опроса периферии со свободно устанавливаемым масштабированием, что дает большую гибкость алгоритмам регулирования. Например, быстрый нагрев малогабаритного инструмента в сочетании с медленным нагревом массивных деталей комбинируются без проблем. Минимальный период (цикл) опроса составляет 100 мс, при этом, например, 6 каналов регулирования потребуют 200 мс цикл.

    Измеренное в каждом канале значение может быть откорректировано для устранения начальной погрешности преобразования входных датчиков и погрешностей, вносимых соединительными проводами. В приборах имеется два типа коррекции, позволяющие осуществлять сдвиг и изменение наклона измерительной характеристики на заданную величину. Параметры коррекции задаются посредством ПО "BlueControl".

    Система обеспечивает безопасность процесса при возникновении дефектов периферии, например, обрывов, коротких замыканий и переполюсовки датчиков. Реакция регулятора на подобные события программируется заранее, при этом идет сообщение, отключаются выходы, изменяются параметры регулирования, применяется последнее усредненное значение. После устранения дефекта система автоматически возвращается в рабочее состояние, продолжая регулирование. Также система постоянно проверяет, оказывает ли воздействие на входные сигналы изменение состояния выходов.

    Разнообразные Alarm-сигналы могут быть собраны, далее логически консолидированы (до 6 сигналов) и выданы посредством выходов регулятора. Возможны следующие типы сообщений :

    • относительная ошибка фактического параметра при контроле отклонения регулирования
    • абсолютная ошибка фактического параметра при контроле граничных значений, независимо от заданного параметра
    • относительная ошибка фактического параметра при временном подавлении Alarm. Речь идет о стартовых процессах и изменении заданного параметра
    • Alarm: дефект сенсоров
    • Alarm: проблемы с током нагрева


    Для контроля тока нагрева в разных зонах можно применять до 8 токовых преобразователей, подключенных к системе KS vario. Колебания сетевого напряжения нагревательных элементов компенсируются регулятором.

    Регулятор KS vario может выполнять непрерывное или ступенчатое регулирование и конфигурируется как:


    • измеритель-сигнализатор
    • двухточечный регулятор
    • трехточечный регулятор
    • трехточечный регулятор с охлаждением водяным паром (экструдеры)
    • каскадный регулятор
    • регулятор шагового двигателя


    Возможности:


    • второе заданное значение и функция «рампа»
    • ведомый нагрев в нескольких зонах для избежания термических напряжений
    • стартовый режим
    • функция boost – кратковременное увеличение заданного значения
    • самооптимирование скорости изменения параметров с целью выйти на заданный режим без превышения граничных значений
    • самооптимирование заданного значения


    Функции дигитальных входов:


    • переключение параметров
    • отключение всех регуляторов
    • переключение на 2-е заданное значение
    • boost-активирование нагревательных каналов
    • переключение ручного / автоматического режимов   чтение данных полевой шины


    Функции дигитальных выходов:


    • сигнал нагрева или охлаждения
    • любой, в том числе консолидированный alarm
    • управление посредством полевой шины


    Функции аналоговых выходов:


    • параметр регулирования (нагрев и охлаждение)
    • параметр регулирования (только нагрев)
    • параметр регулирования (только охлаждение)
    • фактическое значение (функция измерительного преобразователя)
          заданное значение
    • управление посредством полевой шины


    Все неиспользуемые в регулировании дигитальные и аналоговые выходы могут быть усилены посредством полевой шины. Все входы могут быть опрошены посредством полевой шины.

Список популярных моделей многоканальных систем KS Vario в России

Модули KS Vario

Цена от 100 евро
KSVC-101-00121-U00 KSVC-101-00151-U00 KSVC-101-00031
KSVC-101-00131-U00 KSVC-102-00251 KSVC-102-00231
KSVC-102-00151 KSVC-102-01231 KSVC-103-00141
KSVC-102-00241 KSVC-103-00421 KSVC-102-00131
KSVC-104-20341-U00 KSVC-103-00341-U00 KSVC-103-02221-U00
KSVC-102-00221 KSVC-102-10121 KSVC-103-00211
KSVC-103-00431-U00 KSVC-111-80150 KSVC-111-02151
KSVC-109-31011 KSVC-109-10001 KSVC-109-31031
KSVC-104-30331-U00 KSVC-109-10011 KSVC-119-00011
KSVC-111-02351 KSVC-119-00021 KSVC-119-00031
KSVC-119-00041 KSVC-119-00001 KSVC-109-20001
KSVC-109-30001 KSVC-111-30151 KSVC-104-30341-U00
