Серия трехфазных полноуправляемых регуляторов для регулирования мощности резистивных и инфракрасных нагревателей по принципу ВКЛ-ВЫКЛ при переходе напряжения через ноль.

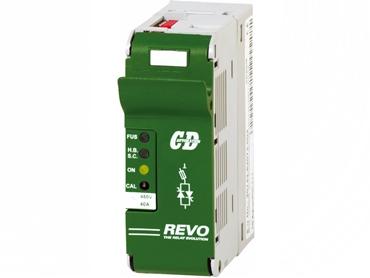

REVO S-3PH- это семейство трехканальных тиристорных регуляторов для резистивной нагрузки до 500А.

Модели регуляторов с различными токами нагрузки имеют различные технологии охлаждения силовых тиристоров. При небольших токах до 50-60А применяется пассивная конвекция воздуха через алюминиевый радиатор, а модели с большими токами имеют принудительное охлаждение радиатора с одним, двумя или четырьмя встроенными вентиляторами, в зависимости от тока нагрузки.

Основные свойства и характеристики:

  • Полное гальваническое разделение.
  • Режим ZC (Zero Crossing).
  • Логический вход (SSR).
  • Стабильный ток потребления.
  • Вход по переменному току 110 или 230V до 100A.
  • Монтаж друг возле друга вплотную.
  • Специальный дизайн для радиатора с высоким отводом тепла.

Напряжение на линии: В 480 / 600
Напряжение на нагрузке: В 24...480 / 24...600
Ток нагрузки, А: 30, 35, 40, 60, 90, 120, 150, 180, 210, 225, 300, 350, 400, 450, 500
Управляющий вход: SSR 4...30 VDC или 230 VAC
Управление тиристорами: Zero Crossing (см. таблицу режимов и опций)
Монтаж DIN рейка: (до 110 А), настенный (от 125 А)
Опция (на заказ): извещатель перегрева
Температура окружающей среды: 0÷40°C (до 110A), 0÷45°C (125÷700A)
Особенности: конфигурирование через компьютер

Иллюстрированная таблица выбора нужной модели тиристорного регулятора
Режимы коммутации регуляторов мощности
