Снят с производства
Артикул: И-0000560

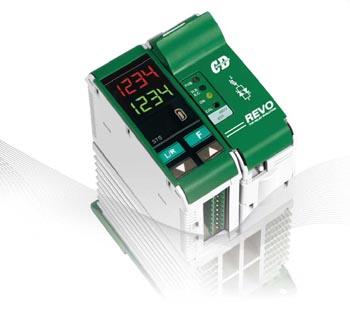

Серия трехфазных полноуправляемых регуляторов для резистивных и инфракрасных нагревателей. Регуляторы оснащены дисплеем и интерфейсом RS485, располагают аналоговыми и логическими входами управления, а также различными технологиями коммутации тиристоров.

Основные свойства и характеристики:

  • Конфигурирование через последовательный порт RS485, протокол Modbus.
  • Конфигурируемые режимы: Zero Crossing и Burst Firing.
  • Применяется для резистивной нагрузки до 500А, включенной в 3/4 «звезду» или 3/6 «треугольник».
  • Микропроцессорное управление полностью гальванически отделено от силовой схемы.
  • Универсальный вход для сигнала управления с автокалибровкой нуля.
  • Функция Heater Break Alarm (сигнал останова нагревателя) выполняет диагностику и определяет, где локализован дефект, в регуляторе или нагрузке.

Модели регуляторов с различными токами нагрузки имеют различные технологии охлаждения силовых тиристоров. При небольших токах до 50-60А применяется пассивная конвекция воздуха через алюминиевый радиатор, а модели с большими токами имеют принудительное охлаждение радиатора с одним, двумя или четырьмя встроенными вентиляторами, в зависимости от тока нагрузки.

Регуляторы выпускаются в модельном ряду, состоящем из 27 базовых исполнений, для каждого из которых предусмотрено большое число опций, дополнительных и сервисных функций. Все это многообразие зашифровано в полном заказном номере регулятора.

Напряжение на линии: В 480 / 600
Напряжение на нагрузке: В 24...480 / 24...600
Ток нагрузки, А (модельный ряд): 30, 35, 40, 60, 90, 120, 150, 180, 210, 225, 300, 350, 400, 450, 500
Управляющий вход: SSR 4...30 VDC или 4...20 mA или 0...10 VDC или потенциометр
Интерфейс: RS485 Modbus, Profibus DP (опционально)
Управление тиристорами: Zero Crossing, Burst Firing (см. таблицу режимов и опций)
Монтаж: DIN рейка (до 110 А), настенный (от 125 А)
Опция (на заказ): извещатель перегрева
Температура окружающей: среды 0÷40°C (до 110A), 0÷45°C (125÷700A)
Особенности: конфигурирование через компьютер
