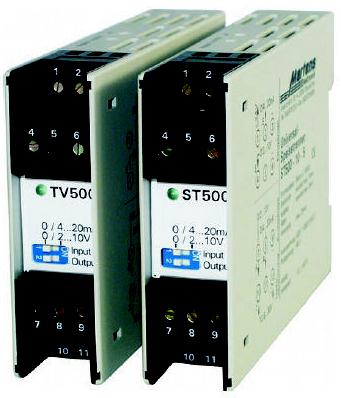

Универсальность исполнения позволяет выделить два исполнения:

1. Разделительный усилитель TV 500 предназначен для разделения потенциалов по входам и выходам и для конвертирования (преобразования) сигналов.

2. Разделительный источник питания ST 500 предназначен для разделения потенциалов по входам, выходам и питанию. Он позволяет дополнительно производить прямое подключение двухпроводных (4...20 мА) и техпроводных датчиков.

Приборы имеют ширину 22,5 мм и предназначены для монтажа на DIN-рейке. Статус рабочего режима отображают светодиоды на передней панели. Выбор режима по входам и выходам (ток или напряжение) осуществляется переключателями на передней панели.

Вспомогательное напряжение, В 100 ... 265 V AC или 10,8 ... 30 V AC/DC
Частота перменного тока, Гц 47 ... 63
Входной сигнал по току, мА 0 ... 20 mA или 4 ... 20 mA, перегрузка до 100 мА
Входной сигнал по напряжению, В 0 ... 10 V DC или 2 ... 10 V DC, перегрузка до 100 В
Потребляемая мощность, Вт 3,5 VA
Выходной сигнал по току, мА 0 ... 20 mA или 4 ... 20 mA
Выходной сигнал по напряжению, В 0 ... 10 V DC или 2 ... 10 V DC
Соответствие стандартам EN55022, EN60555-2, IEC61000-4-4/5/11/13
Энергопитание датчиков 24 V DC (только ST 500)
Температурный диапазон, °С -10...60 °C
Степень защиты IEC 60529 IP30 / IP20
Материал корпуса Makrolon 8020 UL 94 V-1
Электрическое подключение Клеммы
Время выравнивания 20 мс (18 Hz) или 100 мкс (1 kHz)
Точность, % 0,2
Температурн. коэффициент, %/°К 0,01
Повторяемая точность, % 0,1
Влияние напряжения питания, % 0,1
Реакция на обрыв Ток менее 2,5 мА
Реакция на короткое замыкание Ток более 23 мА
Размеры, мм 75 x 110 x 22,5
Вес 200 г
