Код решения: 0019881
Измерение длины выпускаемой продукции или заготовок
- Задача: Измерение длины загатовки
- Измеряемый параметр: Длина

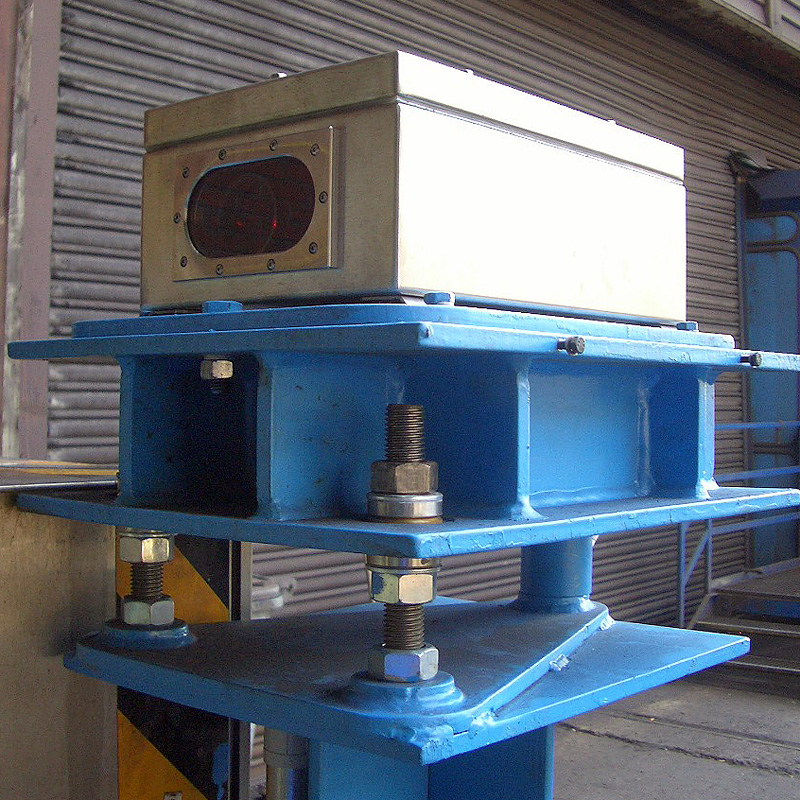

Использование в паре двух лазерных дальномеров позволяет измерять длину стальных заготовок. Например, стальные заготовки имеют диаметр приблизительно 15 см и могут иметь длину от 10 до 20 метров. В процессе перемещения заготовок по линии из зоны хранения в зону обжига, они укладываются поперек между двумя приборами LDM. И таким образом, осуществляется измерение расстояния. Далее информация передается по PROFIBUS на программируемый логический контроллер, который уже вычисляет полную длину каждой стальной заготовки при помощи ранее известного расстояния и результатов измерений. Поскольку измерения выполняются на открытом воздухе, дальномеры имеют дополнительный защитный кейс. Один из двух приборов устанавливается непосредственно перед входом в печь. Из-за высоких температур в этой зоне, использование охлаждаемого водой защитного кейса становится неизбежностью.
