Код решения: 0019906

измерение полой трубы

Оптический датчик длины полой трубы

  • Задача: Определение длины полой трубы
  • Измеряемый параметр: Длина

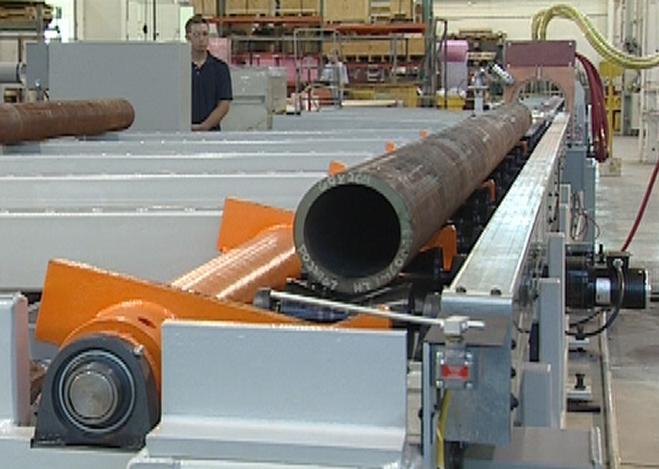

Измерение длины труб при их изготовлении имеет важное значение в связи со строгими допусками. Для измерения длины трубы интеграторы используют лазерный дальномер Astech ldm41/R conf. Длина полой трубы измеряется путем пробега луча лазера вдоль диаметральной линии.

Измерение длины происходит в момент покоя трубы, когда труба помещена у стабилизирующее устройство. В зависимости от задачи может быть использован один дальномер с интерфейсным выходом, либо два дальномера установленных навстречу друг другу. Когда труба помещена в область измерения, оптический датчик измерения длины линейно перемещается вдоль диаметральной линии полой трубы. Когда луч лазера попадает на торец трубы фиксируется длина.
Разработчики вынуждены использовать именно бесконтактный способ измерения, т.к. трубы имеют высокую температуру, вплоть до раскаленного состояния.
