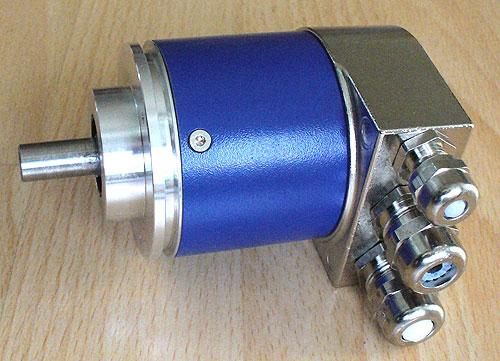

Абсолютный оптический датчик, фирменная технология "MULTIVO", однооборотный (GXAMW) и многооборотный (GXМMW) с интерфейсами Profibus-DP, CAN, CANopen, DeviceNet, SSI, с интерфейсом оптоволоконной технологии. Разрешение 13 / 29 бит. Предустановка типа работы, граничных значений, масштаба. Зажимной или сервофланец. Также выходные инкрементальные сигналы A и B.

Напряжение 10...30 VDC
Максимальный ток 100 мA
Интерфейс Profibus-DP, CAN, CANopen, DeviceNet,
Fiber-optic, SSI
Число шагов на оборот 8192 (13 бит)
Число оборотов 65536 (16 бит)
Абсолютная точность +/- 0,025°
Код Бинарный
Направление вращения CW / CCW программируется
Самодиагностика Да
Максимальная скорость 10.000 об/мин
Подключение через Корпус шинного интерфейса
Влажность 95% без конденсата
Температура -20...85 °C, возможно -40...85 °C
Диаметр вала 10 мм (зажимной фланец), 6 мм (сервофланец)
Размеры Диаметр 58 мм
Степень защиты IEC 60529 IP 54 или IP 65 (с уплотнением вала)
Вес 650 г
Фирменная технология IVO Multivo
Особенности Интерфейс на выбор
Инкрементальный дополнительный выход

Рекомендуемые принадлежности и документация:
Z 119.006 Крепление со смещенным центром
Z 119.013 Переходник от зажимного к сервофланцу
Z 119.015 Монтажная насадка для сервофланца
Z 119.017 Крепежный угольник для зажимного фланца
Z 119.025 Адаптер для зажимного фланца для монтажа с эксцентриком
Z 119.033 Переходник для зажимного фланца на 65 мм
Z 119.034 Оптоволоконный соединитель
Z 119.035 Подшипниковая насадка для сервофланца
Z 150.022 CD с данными GSD/EDS и руководство
Z 163.3P33 Корпус для шинного интерфейса Profibus-DP
Z 163.4P32 Корпус для шинного интерфейса CAN
Z 163.5P33 Корпус для шинного интерфейса CANopen
Z 163.8P23 Корпус для шинного интерфейса DeviceNet
Z 163.2PA2 Корпус для шинного интерфейса SSI
Z 163.LM32 Корпус для шинного интерфейса оптоволоконной технологии
171.01.153 Руководство по монтажу для световодов
