Описание и функции вспомогательных модулей:

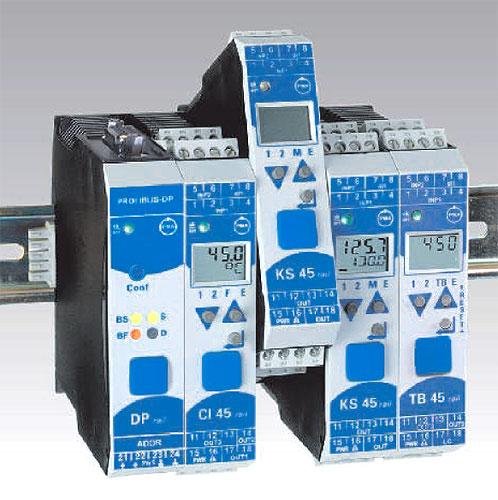

*  Подключение следующих модулей семейства rail line к полевой шине:
          o Измерительный преобразователь UNIFLEX CI 45
          o Универсальный регулятор KS 45
          o Ограничитель температуры TB 45
* Поддерживаемые полевые шины:
          o PROFIBUS DP с протоколом DPV1.
          o Ethernet TCP/IP с протоколом MODBUS/TCP.
* Компактная форма, ширина только 22,5 мм.
* Монтаж на DIN рейке.
* Вставляемые винтовые или пружинные клеммы.
* Подключение к модулям посредством внутренней системной шины на DIN рейке. Соединитель входит в комплект поставки.
* Централизованное питание 24 В.
* Возможность замены модулей без отключения питания.
* Централизованное конфигурирование посредством ПО BlueControl®.
* Два формата данных - Integer и Float.
* До 15 значений может быть прочитано или записано в каждый модуль по внутренней системной шине.
* Децентрализованная регистрация сигналов и управление процессами.
* Система раздельных входов и выходов.
* Модульная конструкция с распределенными функциями.
* К одному коммуникатору полевой шины возможно подключить до 16 модулей.
* С использованием дополнительного блока питания RL PWR можно подключить до 62 модулей.
* Сертификаты CE и UL / cUL.

Коммуникатор для полевой шины PROFIBUS DP - RL DP

* Интерфейс PROFIBUS-DP (Slave) по IEC 61158.
* Чтение и запись параметров процесса и конфигурации для DPV0.
* Ациклические функции DPV1 (одна связь с Мастером 1-го класса), например, SPS (Read, Write, Alarm, Alarm_Ack).
* Ациклические функции DPV1 (две связи с Мастером 2-го класса), например, обслуживание инженерной станции (Initiate, Abort, Read, Write).
* Up-/Download посредством PROFIBUS между BlueControl® и RL DP.
* Простое подключение к полевой шине посредством штеккера SUB-D.
* Физический интерфейс RS 485.
* Скорость 9,6…1200 kBit/s.
* Самоустановка параметров связи.
* Адресация в 1...99 посредством переключателя.
* До 32 приборов на один сегмент полевой шины.
* Длина кабеля 10 пределах 0 ... 1200 м, в зависимости от скорости.
* В конце шины рекомендуется установить резистор 100 Ом.
* Данные GSD могут быть загружены с сайта РМА.
* Фронтальный интерфейс BluePort.

Коммуникатор для полевой шины ETHERNET MODBUS/TCP – RL ETH

* Интерфейс Ethernet с протоколом TCP/IP.
* Чтение и запись параметров процесса и конфигурации посредством MODBUS/TCP.
* Сервер MODBUS/TCP посредством порта 502.
* До 4-х клиентов одновременно, максимум до 16 клиентов.
* Подключение посредством штеккера RJ45.
* Скорость 10 / 100 MBit/s.
* 4-жильный кабель длиной до 100 м.
* Защита данных в EEPROM.
* Фронтальный интерфейс BluePort®.
* Напряжение 24 В (19,2...30 В).
* Защита от переполюсовки и перенапряжения.

Модульный блок питания – RL PWR

* Дополнительное питание вспомогательных модулей.
* Распределение энергии на различные уровни системы.
* Конструкция с гальванически разделенными уровнями.
* Монтаж на DIN рейке непосредственно возле других модулей.
* Подключение штеккером.
* Светодиод для индикации состояния прибора:
  # зеленый – все ОК.
  # красный – нет выходного напряжения.
  # не горит – нет внешнего питания.

ORDERING INFORMATION

  • Fieldbus coupler PROFIBUS DP, full part number = RL40-112-00000-000
  • Fieldbus coupler PROFIBUS DP, cULus certified, full part number = RL40-112-00000-U00
  • Fieldbus coupler Ethernet MODBUS/TCP, full part number = RL40-114-00000-000
  • Fieldbus coupler Ethernet MODBUS/TCP, cULus certified, full part number = RL40-114-00000-U00
  • Power supply module, full part number = RL40-119-00000-000
  • Power supply module cULus certified, full part number = RL40-119-00000-U00
