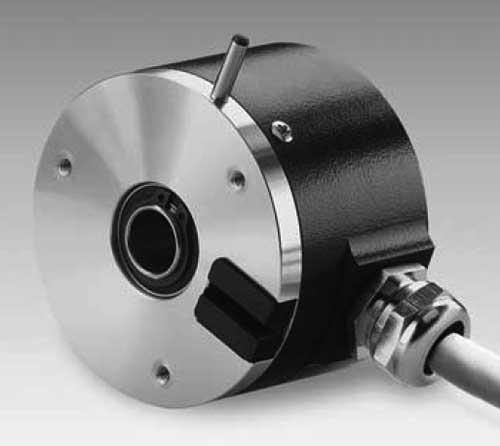

Абсолютный оптический датчик с программируемым электронным кулачковым механизмом на 250 точек с 16 параллельными выходами, разрешение 1...4096 шагов и соответственно 1...4096 оборотов. Поток данных программируется CW / CCW, выходная логика прямая и инвертированная, самодиагностика, автоустановка нуля, зажимной или сервофланец.
Напряжение 10...30 VDC
Максимальный ток 50 мA
Интерфейс Parallel (16)
Число шагов на оборот 4096 (12 бит)
Число оборотов 4096 (12 бит)
Абсолютная точность +/- 0,03°
Код двоичный
Направление вращения CW / CCW программируется
Входы RS232 + управляющие сигналы
Выходы PNP / NPN открытый коллектор
Самодиагностика Да
Максимальная скорость 6000 об/мин
Подключение через SUB-D штеккер 37 контактов + кабель 1 м
Влажность 95% без конденсата
Температура -20...70 °C
Диаметр вала 14 мм, полый сквозной вал
Размеры Диаметр 75 мм, длина 56 мм
Степень защиты IEC 60529 IP 54
Вес 700 г
Особенности Контроль числа оборотов
Рекомендуемые принадлежности и документация:
Z 119.037 Резиновый пружинный элемент
Z 119.039 Юстировочный угольник с принадлежностями
Z 119.040 Крепежные винты
Z 119.043 Соединительная пружина для GX и G1
Z 139.006 CD с ProGeber Software + руководство + кабель
Z 150.008 CD с ProGeber Software + руководство
