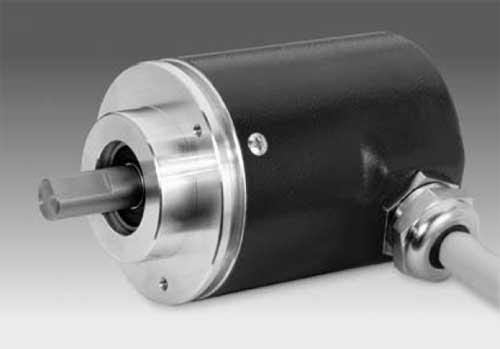

Энкодер GXN1W

Абсолютный многооборотный оптический энкодер. Программируется посредством Windows Software через RS232. Выходная логика прямая и инвертированная, автоустановка нуля, зажимной- или сервофланец. Электронный "кулачковый механизм" со свободно программируемыми 250 контрольными точками, доступными через 16 параллельных выходов.

Напряжение 10...30 VDC
Максимальный ток 50 мА
Интерфейс Parallel (16) + специальные программируемые выходы
Число шагов на оборот 4096 (12 бит)
Число оборотов 4096 (12 бит)
Абсолютная точность +/- 0,03°
Код двоичный
Направление вращения CW / CCW программируется
Входы RS232 + управляющие сигналы
Выходы PNP / NPN открытый коллектор
Самодиагностика Да
Максимальная скорость 10000 об/мин
Подключение через Штеккер 37 контактов + кабель 1 м
Температура -25...70 °C
Диаметр вала 10 мм (зажимной фланец)
6 мм (сервофланец)
Размеры Диаметр 58 мм, длина 75 мм
Степень защиты IEC 60529 IP 54, IP 65
Вес 700 г

Рекомендуемые принадлежности и документация:
Z 119.006 Крепление со смещенным центром
Z 119.013 Переходник от зажимного к сервофланцу
Z 119.015 Монтажная насадка для сервофланца
Z 119.017 Крепежный угольник для зажимного фланца
Z 119.025 Адаптер для зажимного фланца для монтажа с эксцентриком
Z 119.033 Переходник для зажимного фланца на 65 мм
Z 119.035 Подшипниковая насадка для сервофланца
Z 139.005 CD с ProGeber Software + руководство+ кабель
Z 150.008 CD с ProGeber Software + руководство
