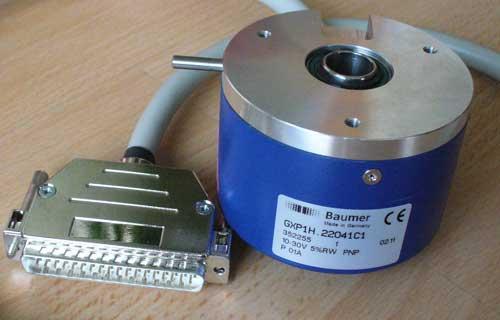

Энкодер GXP1H

Абсолютный оптический многооборотный датчик с 24 параллельными выходами. Разрешение 1...4096 шагов и соответственно 1...4096 оборотов. Поток данных программируется CW / CCW, выходная логика прямая и инвертированная, самодиагностика, автоустановка нуля, зажимной или сервофланец. Код Грея, бинарный, BCD.

Напряжение 10...30 VDC
Максимальный ток 50 мA
Интерфейс Parallel
Число шагов на оборот 4096 (12 бит)
Число оборотов 4096 (12 бит)
Абсолютная точность +/- 0,03°
Код Код Грея, BCD, двоичный программируемый
Направление вращения CW / CCW программируется
Входы RS232 + управляющие сигналы
Выходы PNP / NPN открытый коллектор
Самодиагностика Да
Максимальная скорость 6000 об/мин
Подключение через SUB-D штеккер 37 контактов + кабель 1 м
Влажность 95% без конденсата
Температура -20...70 °C
Диаметр вала 12 или 14 мм, сквозной полый вал
Размеры Диаметр 75 мм, длина 56 мм
Степень защиты IEC 60529 IP 54
Вес 700 г
Особенности Вход для диагностики

Рекомендуемые принадлежности и документация:
Z 119.037 Резиновый пружинный элемент
Z 119.039 Юстировочный угольник с принадлежностями
Z 119.040 Крепежные винты
Z 119.043 Соедительная пружина для GX и G1
Z 119.050 Соедительная пружина для G1 и G2
Z 139.006 CD с ProGeber Software + руководство + кабель
Z 150.008 CD с ProGeber Software + руководство
