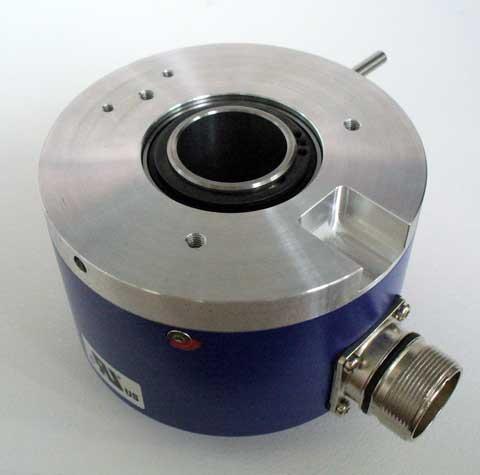

Абсолютный оптический многооборотный энкодер G1M2H (G2M2H)

Абсолютный оптический многооборотный датчик с интерфейсом SSI, 25 бит, 8192 шагов, 4096 оборотов. Код Грея, бинарный. Самодиагностика, частота смены кода 800 кГц. Полый сквозной вал диаметром 1" = 25,4 мм (G1M2H), или 2" = 50,8 мм (G2M2H).

Напряжение 10...30 VDC
Максимальный ток 50 мA
Интерфейс SSI
Число шагов на оборот 8192 (13 бит)
Число оборотов 4096 (12 бит)
Абсолютная точность +/- 0,025°
Код код Грея или двоичный
Направление вращения CW / CCW программируется
Входы SSI (такт) + управляющие сигналы
Выходы SSI (данные) + RS485 + диагностика
Самодиагностика Да
Максимальная скорость 2000 об/мин
Подключение через Штеккер 12х
Влажность 95% без конденсата
Температура -25...85 °C, возможно -40...85 °C
Диаметр вала 14 мм, 1" или 2", полый сквозной
Размеры Диаметр 90 мм или 116 мм, длина 55 мм
Степень защиты IEC 60529 IP 54
Вес 890 г или 1200 г
Особенности Полый вал дюймового типоразмера

Рекомендуемые принадлежности и документация:
Z 119.037 Резиновый пружинный элемент
Z 119.039 Юстировочный угольник с принадлежностями
Z 119.040 Крепежные винты
Z 119.043 Соединительная пружина для GX и G1
Z 119.050 Соединительная пружина для G1 и G2
Z 130.001 Штеккер без кабеля, 12-пол.
Z 130.003 Штеккер с 2м кабелем, 12-пол.
Z 130.005 Штеккер с 5м кабелем, 12-пол.
Z 130.007 Штеккер с 10м кабелем, 12-пол.
NA214 Подходящий контроллер с индикацией
