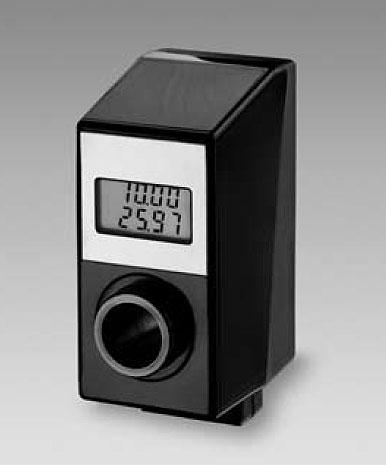

Индикатор для мануальной установки положения шпинделя. Индикатор положения шпинделя N150 позволяет наладчику производить мануальную установку положения шпинделя. Существенное преимущество системы - экономия времени при пусконаладке, при переоснащении, при смене задания, также вывод сообщений об ошибке при установке шпинделя. Система работает в абсолютных величинах, изменение положения шпинделя регистрируется как в рабочем, так и в обесточенном состоянии. Наладчик считывает с двухстрочного LCD-дисплея данные о текущем положении шпинделя, чтобы рационально достичь нового заданного положения. Стрелка указывает на необходимое направление вращения. Последовательный интерфейс RS485 обеспечивает соединение до 32 индикаторов положения N150 с компьютером или блоком управления SPS. Для комплектного решения предлагается также Memory Controller N240 в качестве децентрализованного терминала для управления процессом и сохранения данных. Всего до 100 возможных комбинаций положений (рецептур) могут быть сохранены в памяти посредством простого Teach-In (программирования мануальным самообучением системы). При необходимости простым нажатием кнопки сохраненные рецептуры пересылаются на конкретный индикатор, где отображаются для точной мануальной установки шпинделя.
Напряжение 24 VDC
Дисплей Двухстрочный LCD дисплей с подсветкой, отображает текущее и требуемое значение положения.
Разрешение 1440 шагов на оборот шпинделя
Интерфейс RS485, ASCII-Protokoll
Диаметр вала 14 мм.
Предел измерения, мм -999,99...+9999,99
Предел измерения, дюйм -99.999...+999.999
Число оборотов 4096 / 12 Bit
Вес 120 г.
Принцип измерения Абсолютный многооборотный
Рабочая температура -10...+50 C
Рекомендуемые принадлежности и документация:
Z 178.AW1 Штеккер со встроенным выходным сопротивлением 120
Z 178.B01 Штеккер M8 без кабеля
Z 178.D05 Сигнальный и силовой кабель мастер для N150, 5 м
Z 178.S01 Кабельный штеккер M8 без кабеля
Z 178.V01 Соединительный кабель N150 к N150, 1 м
