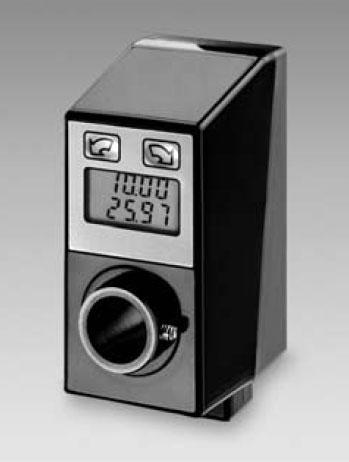

Индикатор для моторизированной установки положения шпинделя. multiconDrive разработан как особенно простая и недорогая система для децентрализованного моторизированного позиционирования положения шпинделя. При этом индикатор N152 предназначен для подключения редукторного ЕС-электродвигателя (с электронной коммутацией), обладающего сепаратным разъемом. Независимо от мотора, N152 может быть установлен непосредственно на шпиндель. Посредством дисплея и управляющих кнопок устанавливается и редактируется значение необходимого положения шпинделя. Существенное преимущество системы - экономия времени при пусконаладке, при переоснащении, при смене задания, также вывод сообщений об ошибке при установке шпинделя. Система работает в абсолютных величинах, изменение положения шпинделя регистрируется как в рабочем, так и в обесточенном состоянии. Наладчик считывает с двухстрочного LCD-дисплея данные о текущем положении шпинделя, чтобы рационально достичь нового заданного положения. Стрелка указывает на необходимое направление вращения. Последовательный интерфейс RS485 обеспечивает соединение до 32 индикаторов положения N152 с компьютером или блоком управления SPS. Для комплектного решения предлагается также Memory Controller N242 в качестве децентрализованного терминала для управления процессом и сохранения данных. Всего до 100 возможных комбинаций положений (рецептур) могут быть сохранены в памяти посредством простого Teach-In (программирования мануальным самообучением системы). При необходимости простым нажатием кнопки сохраненные рецептуры пересылаются на конкретный индикатор, где отображаются для точной мануальной установки шпинделя.

Напряжение 24 VDC
Дисплей Двухстрочный LCD дисплей с подсветкой, отображает текущее и требуемое значение положения.
Разрешение 1440 шагов на оборот шпинделя
Интерфейс RS485, ASCII-Protokoll
Диаметр вала 14 мм.
Особенности Управляющий выход для электромотора
Предел измерения, мм -999,99...+9999,99
Предел измерения, дюйм -99.999...+999.999
Число оборотов 4096 / 12 Bit
Вес 120 г.
Принцип измерения Абсолютный многооборотный
Рабочая температура -10...+50 C

Рекомендуемые принадлежности и документация:

Z 178.AW1 Штеккер со встроенным выходным сопротивлением 120
Z 178.B01 Штеккер M8 без кабеля
Z 178.D05 Сигнальный и силовой кабель мастер для N152, 5 м
Z 178.S01 Кабельный штеккер M8 без кабеля
Z 178.V01 Соединительный кабель N152 к N152, 1 м
