Измерение длины в мм-масштабе и позиционирование

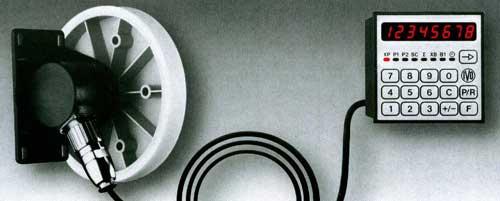

Комплект Lset3 применяется для измерения длины движущихся объектов из текстиля, металла, пластмассы, дерева, кабеля, пленки, бумаги или аналогичных материалов.
В комплект входят:
* NE212.012AXA2 или NE212.013AXA2 - электронный счетчик с 2-мя предустановками и 6-значным дисплеем. В этом счетчике параллельно работает внутренний 8-значный суммирующий счетчик, счетчик партий деталей для штучного подсчета или контроля числа оборотов и счетчик наработки часов. Все программируется.
* GI355.070C315 - инкрементальный датчик угла поворота (энкодер) с зажимным фланцем.
* Z141.003 - штеккер с кабелем для подключения энкодера..
* MR542.10D - измерительное колесо с поверхностью Hytrel и периметром 0,5 м.
* Z119.017 - крепление для энкодера.
Точность +/- 1 мм.
Предел измерений 999.99 м
Напряжение 230 VAC или 24 VDC
Единицы измерения программируются
Энергоснабжение датчика 12... 26 VDC
Выход Релейный и транзисторный выход
Вход Энкодер 500 имп/оборот, A 90 град. B
Подключение клеммы, oпционально: PG-кабельное подключение
Интерфейс RS485, RS422, RS232
