Измерение длины в мм-масштабе и позиционирование
Комплект Lset5 применяется для позиционирования при металлообработке, для измерения длины при обработке древесины, при намотке кабеля, пленки, бумаги и.т.д.

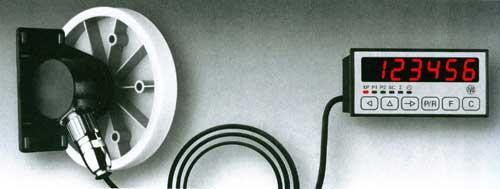

В комплект входят:
* NE218.012AX01 или NE218.013AX01 - электронный счетчик с 2-мя предустановками и большим 6-значным дисплеем. В этом счетчике параллельно работает внутренний 6-значный суммирующий счетчик с мультипликатором 1...999 и счетчик наработки часов. Все программируется.
* GI355.070C315 - инкрементальный датчик угла поворота (энкодер) с зажимным фланцем.
* Z141.003 - штеккер с кабелем для подключения энкодера.
* MR542.10D - измерительное колесо Hytrel с периметром 0,5 м.
* Z119.017 - крепление для энкодера.
Точность +/- 1 мм.
Предел измерений 999.999 м.
Напряжение 230 VAC или 24 VDC
Единицы измерения программируются
Энергоснабжение датчика 12... 26 VDC
Выход Релейный и транзисторный выход
Вход Энкодер 50 имп/оборот, A 90 град. B
Подключение клеммы, oпционально: PG-кабельное подключение
Интерфейс RS485, RS422, RS232
