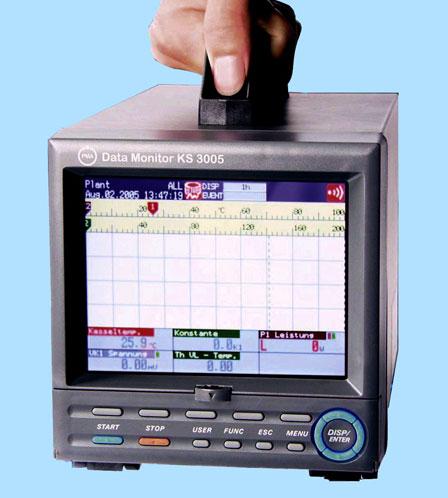

Регистратор, безбумажный самописец (Data Monitor) KS 3005  - это свободно конфигурируемый, управляемый микропроцессором прибор для визуализирования как быстрых, так и медленных технологических процессов, а также для измерения, контроля, оценки и документирования измеренных данных, например, давления, потока, уровня, температуры, величины pH итд. KS 3005 поставляется с 3, 6 или 12 универсальными входами для постоянного тока, напряжения или подключения термоэлемента. Далее имеется возможность расширения числа входов еще на 12 каналов посредством Modbus. Многочисленные математические функции и система реального времени позволяют реализовывать практически любые алгоритмы визуализирования процессов.

Интерфейс Ethernet позволяет конфигурировать, контролировать и наблюдать KS 3005 посредством встроенного вебсервера, находясь в любой точке планеты. Интерфейс RS232 или RS485 предназначен для конфигурирования прибора в качестве Modbus-Master или Modbus-Slave. Возможность рассылки E-mail, а также функции FTP сервера существенно расширяют возможности прибора.

Прибор имеет банк данных, где измеренные данные сохраняются во FLASH-памяти, дополнительно пишутся на компактную FLASH-карточку и отображаются на многоцветном TFT дисплее 5,5’’ с разрешением 320 х 240 пикс. Как опция, на заказ, возможна установка дисковода для 3,5’’ дискеты. KS 3005 располагает внутренней Flash памятью в размере 1,2 MB, возможно применение карточки Compact Flash 32 ... 512 MB. Меню на немецком, английском, французском, испанском и итальянском языках.

Посредством программного обеспечения PCA данные приводятся в состояние, пригодное для анализа, и после этого архивируются. Значительная экономия средств на расходных материалах, так как не требуется бумага, чернила и сменные пишущие головки. KS 3005 предназначен для промышленного применения, имеет фронтальный размер 144 x 144 мм и степень защиты IP 65 по фронту.


Представление измеряемых величин может быть в графической форме, как привычный график или барграф, так и в цифровой форме или также в виде листа событий.

KS 3005 располагает менеджером групп, с помощью которого различные входные сигналы могут быть сгруппированы для полного представления о процессе.

Каждый сигнал может быть присоединен к одной или нескольким группам. Такое деление позволяет применять для наблюдения различные параметры к каждому сигналу в пределах одной группы.

KS 3005 располагает 4 визуальными группами, каждая из которых состоит из 6 каналов. В пределах одной группы могут быть активированы различные формы представления данных. Например, с помощью вертикальных и горизонтальных диаграмм можно наблюдать историю развития процесса, вызвав сохраненные данные из памяти.

Гальванически разделенные аналоговые входы программируются по типу сенсоров и свободно определяемой области измерения. Измерительный цикл при трех входах составляет 250 мс, при 6 или 12 входах – 1 с, разрешение по входам 16 бит. Возможно подключение термоэлементов, резистивных термометров или других сенсоров. При работе с сенсорами, выдающими сигнал в виде постоянного напряжения, возможны следующие пределы измерения:

* -20…20 mV (разрешение 10 ?V)
* -60…60 mV (разрешение 10 ?V)
* -200…200 mV (разрешение 100 ?V)
* -2…2V (разрешение 1 mV)
* -6…6V (разрешение 1 mV)
* -20…20 V (разрешение 10 mV)
* -50…50 V (разрешение 10mV)


При работе с сенсорами, выдающими сигнал в виде постоянного тока, применяется дополнительный резистор, при этом пределы измерения и разрешение такие же, как и при измерении напряжения.

* Напряжение питания 100..240 VAC
* Мощность 100 VAC 14 VA, 240 VAC 22 VA
* Опционально на заказ напряжение 24V DC/AC
* Температура 0 ..50 C (с дисководом 0..40 °C)
* Влажность 20..80% при 0..40 C, и 10..40% при 40..50 C

Alarm-выходы (опция, на заказ).
Возможно оснащение прибора 2, 4 или 6 релейными выходами 250 VAC, 3 A.

Интерфейс RS485/422-A или RS232 (опция, на заказ).
Возможно оснащение прибора последовательным интерфейсом Интерфейс RS485/422-A или RS232, через который выполняется конфигурирование из компьютерной программы или по протоколу Modbus. В последнем случае различается режим Modbus Slave или Modbus Master (в этом случае должна быть обязательно выбрана математика-опция), позволяющий подключить до 12 дополнительных каналов.

Интерфейс Ethernet (опция, на заказ) с протоколами:
* SMTP, HTTP1.0, FTP,TCP, UDP, IP, ARP, ICMP.
* Отправка Email с сообщениями и данными.
* Web Server для представления стандартной оболочки на любом Browser пользователя.
* Функция FTP Client для автоматического трансфера данных от Data Monitor к FTP Server.
* Функция FTP Server для трансфера данных посредством FTP Client.

Функция математика (опция, на заказ)
С этой функцией KS 3005 может использовать до 12 дополнительных каналов. Фактически реализованы основные арифметические, логические, статистические и отчетные операции. Кроме того имеется возможность автоматического пуска запрграммированных алгоритмов.

Дистанционное управление (опция, на заказ)
В зависимости от исполнения регистратора KS 3005 может быть дополнительно оснащен 5 или 8 специальными входами для дистанционного управления для реализации следующих функций:

* Старт / стоп записей
* Старт / стоп расчетов
* Временная синхронизация
* Сброс математических функций
* Ручная запись данных
* Индикация текстов
* Копирование с экрана

Импульсные входы (опция, на заказ)
Этот вариант предусматривает 3 импульсных входа, 5 входов для дистанционного управления и математику. Максимальная частота импульсов 100 Гц, минимальная длина импульса 5 мс., максимальное напряжение 30 В. Подсчет импульсов может производиться в определенном периоде времени или постоянно. Соответственно результаты могут быть дискретными или в виде накопительной суммы.

Переполнение объема памяти
В этом случае срабатывает релейный выход. В ручном режиме срабатывание происходит в заранее специфицированный момент времени, в автоматическом режиме реле срабатывает при заполнении 90% объема памяти.

Software
При заказе регистратора KS 3005 с интерфейсом или дополнительной памятью лицензия на программное обеспечение автоматически включается в заказ. Software для оценки и измерения сигнала поддерживает следующие функции:

* Представление каналов в группах как диаграммы, тексты или отчеты.
* Статистическая оценка.
* Банк данных.
* Экспорт данных в виде ASCII файла.
* Распечатывание показываемых данных.

Степень защиты по фронту IP65, с обратной стороны IP20. Вес 2,5 кг.
