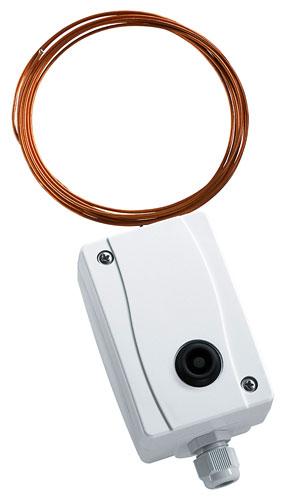

Механический термостат защиты от замерзания / реле контроля замерзания FST с релейным выходом, активным на всей длине гибким датчиком, автоматическим переключением в исходное положение или блокировкой – ручным сбросом; возможна поставка с капиллярами длиной 0,6 м, 1,8 м, 3 м, 6 м, 12 м. Пригоден для контроля температуры (на стороне воздуха или воды) теплообменных аппаратов, систем циркуляции воды и отопительных батарей в целях защиты от замерзания и для предотвращения ущерба от переохлаждения (например, в каналах систем вентиляции и кондиционирования воздуха). Все устройства являются самозащищенными, с распознаванием обрыва датчика. При повреждении капиллярно-мембранной системы происходит автоматическое переключение в режим нагрева. Термостаты FST 3 и FST 3-R могут также применяться для контроля жидкостей, возможна установка трубки датчика в погружной гильзе. В комплект поставки включены монтажные скобы MK-05-K.
Диапазон регулирования: - 10 °C ...+ 15 °C, предустановлен на = 5 °C
Выход: защищенный от пыли микропереключатель в качестве однополюсного, беспотенциального переключателя (переключающий)
Степень защиты : IP 65
Допустимая среда: воздух (FST-1 / 5 / 7 / 8 ); вода (FST-3)
Размеры: 108 x 72,5 x 70 мм
Монтаж / подключение: при помощи монтажных скоб MK- 05 - K (содержатся в комплекте поставки)
Температура окружающей среды: максимальная рабочая температура: + 70 °C
ПРИНЦИП РАБОТЫ
Контакт: C - 3 опасность замерзания / обрыв датчика
Контакт: C - 2 нормальный режим
Переключатель в термостате защиты от замерзания FST срабатывает, если температура на длине капиллярной трубки не менее 40 см падает ниже заданного уровня (замыкаются контакты C - 3). Контакты C - 2 одновременно размыкаются и могут использоваться как сигнальные. Сброс в исходное состояние осуществляется автоматически (замыкаются контакты C - 2), если температура снова поднимается выше заданного уровня (в случае FST-xR требуется ручной сброс с использованием кнопки сброса).
Термостат FST имеет функцию самоконтроля: при повреждении капиллярной трубки (мембраны) он автоматически переключается в режим обогрева. Контакты C - 3 замыкаются и могут использоваться как рабочие контакты. Температура воздуха измеряется на всей длине чувствительного элемента (капиллярной трубки). Заполненная газом (R 507) мембранная система и капиллярная трубка образуют вместе измерительный блок. Он механически соединен с микропереключателем.
Капиллярная трубка: капиллярная трубка прокладывается с теплой стороны защищаемого подогревателя воздуха (в случае устройств охлаждения воздуха – перед охлажденной зоной) на расстоянии около 5 см, поперечно к теплообменным трубам, с покрытием всей площади. В целях тестирования рекомендуется закрепить одну петлю (примерно 20 см) непосредственно под корпусом и перед входным отверстием воздушного канала. Во избежание повреждения капиллярной трубки следует учитывать минимальный радиус изгиба 20 мм. Применение приведенных в разделе «Принадлежности» монтажных скоб упрощает установку.
Имитация замерзания: погружение тестовой петли капиллярной трубки в сосуд, заполненный ледяной водой, позволяет промоделировать замерзание и проверить исправность устройства.
