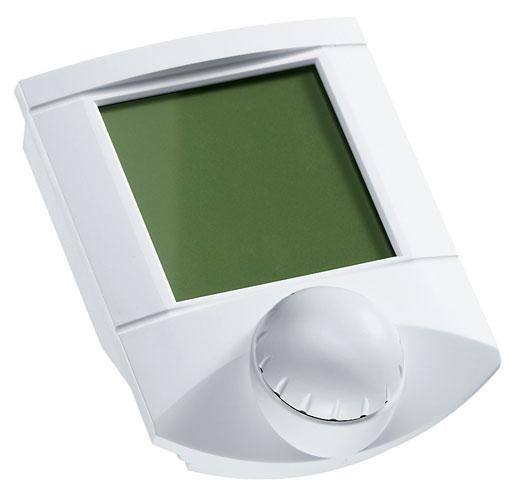

Коммуникационные Modbus-регуляторы MBR 100, MBR 200, MBR 300 служат для контроля, передачи данных и регулирования температуры в помещении с использованием систем отопления и охлаждения. Они оснащаются большим дисплеем, отличающимся легкой читаемостью, и управляются одной ручкой-кнопкой (нажатие-поворот-нажатие). Могут эксплуатироваться как независимо, так и совместно с устройствами регулирования более высокого уровня (мини-ПЛК или программный ПЛК), с автоматизированной системой управления здания (АСУЗ, RcWare Vision), с другой системой контроля, управления и сбора данных или с системой MBRWEB (интерфейс для Веб-браузера). Для обмена данными используется интерфейс RS485. Доступны три исполнения и различные варианты комплектации.
Напряжение питания: 24 B переменного тока
Диапазон регулирования: - 20 °C …+50 °C
Выход: полупроводниковое реле
Степень защиты: IP 20
Размеры: 90 x 112 x 20 мм
Коммуникация: двухпроводная шина RS485 – Modbus RTU, Slave, оптическая развязка
Индикатор: 60 x 60 мм, ЖК
ПРИНЦИП РАБОТЫ
Регуляторы MBR 100 и MBR 200 измеряют фактическую температуру в помещении при помощи чувствительного элемента Pt1000.
Регулятор MBR 300 измеряет фактическую температуру в помещении или фактическую температуру пола при помощи чувствительного элемента Pt1000.
Датчик температуры пола, монтируемый либо в перекрытии пола, либо на участке подвода воды, ограничивает температуру, тем самым предотвращая перегрев пола. Максимальная допустимая температура в перекрытии или на участке подвода воды (измеряемая датчиком) настраивается через меню регулятора или через конфигурационную программу. Если чувствительный элемент не подключен (отсутствует, неисправен), то ограничение температуры не срабатывает, а регулятор работает только с задаваемым значением и измеренной величиной температуры в помещении.
Настройка и коррекция задаваемого значения осуществляются при помощи поворотной ручки, подтверждение выбранной настройки происходит в рабочем режиме по короткому нажатию ручки. Диапазон измерения температуры – от – 20 °C до + 50° C. Задаваемое и измеренное значения подаются на PI-регулятор, на его выходе расположен двунаправленный тиристор (PWM TRIAC) с ШИМ. Все значения отображаются на большом ЖК-дисплее.
Регуляторы рассчитаны на эксплуатацию в нормальной и химически неагрессивной среде. Они не требуют ухода, обслуживания и специальных мероприятий по поддержанию в исправном состоянии. Они состоят из двух частей: нижней части с клеммной колодкой и верхней части, включающей в себя печатную плату, дисплей и поворотную ручку. Нижняя часть крепится на плоской поверхности или на монтажной коробке d 55 мм при помощи двух или четырех винтов. На задней стороне нижней части расположено отверстие для кабельного ввода. Сначала монтируется нижняя часть с кабельным узлом, затем после окончания монтажа (чтобы предотвратить повреждение прибора) насаживается верхняя часть.
В состав регулятора входят часы реального времени с переключателем недельной программы (6 циклов переключения в день). Переключатель имеет три рабочих состояния: день, ночь и ВЫКЛ. Кратковременное нажатие ручки в ночном режиме переключает регулятор в режим вечеринки – комфортная фаза продлевается на 2 часа.
При переключении (команда передается по шине) активизируется режим охлаждения, при этом настройки задаваемого значения теперь используются для задания параметров охлаждения. Этот режим может включаться, если установлены тепловые насосы с переключением. Сигнал переключения считывается с интерфейса теплового насоса или термостата, расположенного на трубе подвода воды, и передается регулятору при помощи мини-ПЛК, MBRWEB или другого ведущего (master) устройства шины Modbus. Адресация регистров и примеры обмена данными приведены в руководстве по устройствам для помещений и регуляторам, см. «Протокол передачи данных». Используемая шина связи – Modbus RTU или RS485. Благодаря этому регуляторы легко интегрируются в автоматизированную систему управления здания (АСУЗ) SCADA. Описание протокола приведено в отдельном документе.
Напряжение питания: 24 B переменного тока
Диапазон регулирования: - 20 °C …+50 °C
Выход: полупроводниковое реле
Степень защиты: IP 20
Размеры: 90 x 112 x 20 мм
Коммуникация: двухпроводная шина RS485 – Modbus RTU, Slave, оптическая развязка
Индикатор: 60 x 60 мм, ЖК
ПРИНЦИП РАБОТЫ
Регуляторы MBR 100 и MBR 200 измеряют фактическую температуру в помещении при помощи чувствительного элемента Pt1000.
Регулятор MBR 300 измеряет фактическую температуру в помещении или фактическую температуру пола при помощи чувствительного элемента Pt1000.
Датчик температуры пола, монтируемый либо в перекрытии пола, либо на участке подвода воды, ограничивает температуру, тем самым предотвращая перегрев пола. Максимальная допустимая температура в перекрытии или на участке подвода воды (измеряемая датчиком) настраивается через меню регулятора или через конфигурационную программу. Если чувствительный элемент не подключен (отсутствует, неисправен), то ограничение температуры не срабатывает, а регулятор работает только с задаваемым значением и измеренной величиной температуры в помещении.
Настройка и коррекция задаваемого значения осуществляются при помощи поворотной ручки, подтверждение выбранной настройки происходит в рабочем режиме по короткому нажатию ручки. Диапазон измерения температуры – от – 20 °C до + 50° C. Задаваемое и измеренное значения подаются на PI-регулятор, на его выходе расположен двунаправленный тиристор (PWM TRIAC) с ШИМ. Все значения отображаются на большом ЖК-дисплее.
Регуляторы рассчитаны на эксплуатацию в нормальной и химически неагрессивной среде. Они не требуют ухода, обслуживания и специальных мероприятий по поддержанию в исправном состоянии. Они состоят из двух частей: нижней части с клеммной колодкой и верхней части, включающей в себя печатную плату, дисплей и поворотную ручку. Нижняя часть крепится на плоской поверхности или на монтажной коробке d 55 мм при помощи двух или четырех винтов. На задней стороне нижней части расположено отверстие для кабельного ввода. Сначала монтируется нижняя часть с кабельным узлом, затем после окончания монтажа (чтобы предотвратить повреждение прибора) насаживается верхняя часть.
В состав регулятора входят часы реального времени с переключателем недельной программы (6 циклов переключения в день). Переключатель имеет три рабочих состояния: день, ночь и ВЫКЛ. Кратковременное нажатие ручки в ночном режиме переключает регулятор в режим вечеринки – комфортная фаза продлевается на 2 часа.
При переключении (команда передается по шине) активизируется режим охлаждения, при этом настройки задаваемого значения теперь используются для задания параметров охлаждения. Этот режим может включаться, если установлены тепловые насосы с переключением. Сигнал переключения считывается с интерфейса теплового насоса или термостата, расположенного на трубе подвода воды, и передается регулятору при помощи мини-ПЛК, MBRWEB или другого ведущего (master) устройства шины Modbus. Адресация регистров и примеры обмена данными приведены в руководстве по устройствам для помещений и регуляторам, см. «Протокол передачи данных». Используемая шина связи – Modbus RTU или RS485. Благодаря этому регуляторы легко интегрируются в автоматизированную систему управления здания (АСУЗ) SCADA. Описание протокола приведено в отдельном документе.
