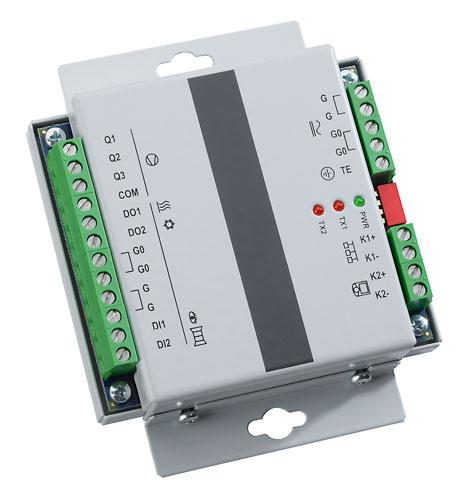

Встраиваемый коммуникационный Modbus-регулятор FM 010 предназначен для применения в климат-конвекторах и системах кондиционирования и отопления (для устройств с 3 и менее вентиляторными ступенями, для одного вентиля отопления и одного вентиля охлаждения). Может эксплуатироваться как независимо, так и совместно с устройствами регулирования более высокого уровня (мини-ПЛК или программный ПЛК), с автоматизированной системой управления здания (АСУЗ, RcWare Vision) или с другой системой контроля, управления и сбора данных, способной работать в режиме ведущего устройства (master) Modbus. Конечным устройством для помещений может служить MBR 010 или MBR 011.
Напряжение питания: 24 B переменного тока
Диапазон регулирования: - 20 °C …+50 °C
Вход: 2 цифровых входа (DI) для беспотенциального контакта, 24 В перем. тока, 15 мА
Выход: 2 полупроводниковых реле для нагрузки переменного тока, компенсационная схема, 24 В перем. тока
Степень защиты : IP 20
Размеры: 75 x 90 x 24 мм
Коммуникация: RS485 – Modbus RTU
Шинный интерфейс: RS485 Modbus
ПРИНЦИП РАБОТЫ
Регулятор осуществляет коммуникацию с устройством в помещении через шину (K2+, K2-). Последнее измеряет температуру в помещении. Настройка температуры осуществляется поворотной ручкой, подтверждение выбранной настройки происходит в рабочем режиме по короткому нажатию ручки или через меню. Диапазон измерения температуры в помещении – от – 20 °C до + 50 °C. Измеренные и введенные значения обрабатываются с использованием алгоритма регулирования PI. На выходе находятся двунаправленные тиристоры с ШИМ (PWM TRIAC) для управления терморегулирующими вентилями.
Эти регуляторы рассчитаны на эксплуатацию в нормальной и химически неагрессивной среде. Они не требуют ухода, обслуживания и специальных мероприятий по поддержанию в исправном состоянии. Для монтажа их достаточно закрепить двумя винтами на плоской поверхности, например, на корпусе вентиляторного конвектора или на монтажной пластине. Крепление – съемное, вместо них на регуляторе внизу можно смонтировать опционально доступный адаптер для монтажной рейки (DIN).
В состав регулятора входят часы реального времени с переключателем недельной программы (6 циклов переключения в день). Переключатель имеет три рабочих состояния: нормальная температура, понижение температуры и ВЫКЛ. Регулятор оснащен двумя цифровыми входами для датчика присутствия (устройство считывания карт доступа, пассивный инфракрасный датчик и пр.) и для оконного контакта или датчика точки росы (переключает в ВЫКЛ). Оба контакта могут использоваться в качестве размыкающих и замыкающих. Выбор осуществляется через конфигурационное ПО.
Вентиляторные ступени регулируются автоматически (при отклонении регулируемой величины или предпочтительнее – через выход PID-регулятора) либо вручную (если выбрана соответствующая функция). Три светодиодных индикатора показывают нормальную работу устройства: зеленый (PWR) отвечает за наличие питающего напряжения на вентиляторе, красный (TX1) сигнализирует обмен данными с шиной здания, другой красный (TX2) – обмен данными с устройством в помещении. Сверху размещены четыре DIP-переключателя: K1 Bus End и INIT (для возврата к заводским настройкам).
Обмен данными между регулятором и автоматизированной системой управления здания (АСУЗ) осуществляется через шину RS485 с Modbus RTU (удаленным терминалом), что дает возможность использовать регулятор в сочетании со многими системами регулирования. См. также список переменных (таблица Modbus) в отдельном документе: Руководство по устройствам для помещений, регуляторам, Протокол передачи данных. Вторая шина K2 предназначена для обмена данными с устройством в помещении. Для настройки устройства и его ввода в эксплуатацию служит конфигурационное ПО.
