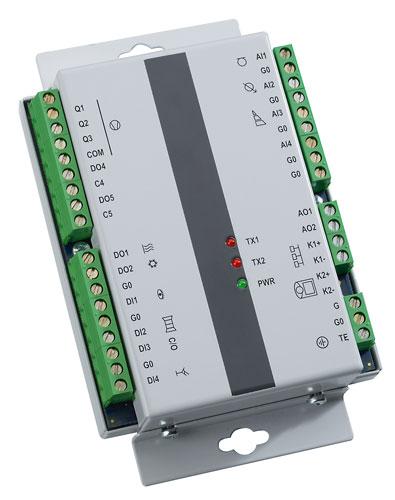

Встраиваемый коммуникационный Modbus-регулятор M 020 предназначен для регулирования температуры в климат-конвекторах и системах отопления и вентиляции. Он оснащен четырьмя аналоговыми выходами, четырьмя цифровыми входами (присутствие, оконный контакт, кнопка «вечеринка», вход-переключатель) и четырьмя цифровыми выходами (схему размещения см. в техн. паспорте). Может эксплуатироваться как независимо, так и совместно с устройствами регулирования более высокого уровня (мини-ПЛК или программный ПЛК), с автоматизированной системой управления здания (АСУЗ, RcWare Vision) или с другой системой контроля, управления и сбора данных, способной работать в режиме ведущего устройства (master) Modbus. Для ручного управления и для измерения температуры в помещении используется аналоговое устройство, напр., RTF_PT1000_D5.
Напряжение питания: 24 B переменного тока
Вход: 4 цифровых входа (DI) для беспотенциального контакта, 24 В (присутствие, оконный контакт, переключатель, режим «вечеринка»)
4 аналоговых входа (AI) (температура в помещении, задаваемое значение, ступень вентилятора, резерв)
Выход: 2 полупроводниковых реле
3 реле 230 В /5 A (3 ступени вентилятора)
2 аналоговых выхода (AO) 0 ...10 В
Степень защиты: IP 20
Монтаж / подключение: при помощи двух винтов
Коммуникация: RS485 – Modbus RTU
Шинный интерфейс: RS485 Modbus
ПРИНЦИП РАБОТЫ
Регулятор осуществляет коммуникацию с аналоговым устройством (содержащим температурный чувствительный элемент Pt1000, средства настройки задаваемых значений и переключения вентиляторных ступеней) в помещениях, для которых непригодны устройства UI… с дисплеем.
Альтернативно (не поддерживается данной версией прошивки!) возможна эксплуатация с коммуникационным устройством в помещении через шину (K2+, K2-). Упомянутое устройство измеряет температуру в помещении. Настройка температуры осуществляется поворотной ручкой, подтверждение выбранной настройки происходит в рабочем режиме по короткому нажатию ручки или через меню. Диапазон измерения температуры в помещении – от – 20 °C до + 50 °C.
Измеренные и введенные значения обрабатываются с использованием алгоритма регулирования PI. На выход подаются сигналы 0…10 В для аналоговых исполнительных элементов, а такэе ШИМ-модулированные сигналы 24 В перем. тока для двунаправленных тиристоров (PWM TRIAC) для управления исполнительными термоэлементами.
Эти регуляторы рассчитаны на эксплуатацию в нормальной и химически неагрессивной среде. Они не требуют ухода, обслуживания и специальных мероприятий по поддержанию в исправном состоянии. Для монтажа их достаточно закрепить двумя винтами на плоской поверхности, например, на корпусе вентиляторного конвектора или на монтажной пластине. Крепление – съемное, вместо них на регуляторе внизу можно смонтировать опционально доступный адаптер для монтажной рейки (DIN).
В состав регулятора входят часы реального времени с переключателем недельной программы (6 циклов переключения в день). Переключатель имеет три рабочих состояния: нормальная температура, понижение температуры и ВЫКЛ. Регулятор оснащен двумя цифровыми входами для датчика присутствия (устройство считывания карт доступа, пассивный инфракрасный датчик и пр.) и для оконного контакта или датчика точки росы (переключает в ВЫКЛ). Оба контакта могут использоваться в качестве размыкающих и замыкающих. Выбор осуществляется через конфигурационное ПО.
Три светодиодных индикатора показывают нормальную работу устройства: зеленый (PWR) отвечает за наличие питающего напряжения на вентиляторе, красный (TX1) сигнализирует обмен данными с шиной здания, красный (TX2) – обмен данными с устройством в помещении. Внутри на плате размещены четыре DIP-переключателя
Обмен данными между регулятором и автоматизированной системой управления здания (АСУЗ) осуществляется через шину RS485 с Modbus RTU (удаленным терминалом), что дает возможность использовать регулятор в сочетании со многими системами регулирования. См. также список переменных (таблица Modbus) в отдельном документе: Руководство по устройствам для помещений, регуляторам, Протокол передачи данных. Вторая шина K2 предназначена для обмена данными с устройством в помещении. Для настройки устройства и его ввода в эксплуатацию служит конфигурационное ПО.
