Универсальные датчики влажности KAVTF и AAVTF служат для определения различных величин, связанных с влажностью. Измеряются относительная влажность и температура окружающего воздуха. На основе измеренных значений далее вычисляются различные величины. Устройства версий x-U оснащаются двумя выходами 0...10 В, устройства серии x-I оснащаются двумя выходами 4...20 мА. Выбор величин, подаваемых на выход, производится с помощью DIP-переключателей. Для выхода 1 можно выбрать относительную влажность (в %), абсолютную влажность (г/м3), соотношение по массе (г/кг), температуру точки росы (°C) или энтальпию (кДж/кг) (в пренебрежении атмосферным давлением). На выход 2 подается температура окружающего воздуха (°C), причем можно выбрать один из четырех диапазонов измерения. В состоянии поставки на выход 1 подается относительная влажность (0...100%), диапазон измерения температуры на выходе 2 – 0...50 °C. Разнообразие вариантов конфигурации позволяет решать различные задачи измерения и регулирования.
Устройства следует использовать в воздухе, не содержащем вредных веществ и конденсата, без разрежения или избыточного давления вблизи чувствительного элемента. К областям их применения относятся медицинская техника, холодильная техника, системы кондиционирования, особо чистые и стерильные помещения. Датчики пригодны для настенного монтажа и для установки в каналах.
Напряжение питания: 24 B перем. тока и 15 ... 36 В пост. тока
Чувствительные элементы: Цифровой датчик влажности, с интегрированным датчиком температуры, стойкий к конденсату, с малым гистерезисом, высокой долговременной стабильностью
Диапазон измерения влажности: 0 …100 % относительной влажности
Погрешность измерения влажности: ± 3 %
Выходной сигнал влажности: 0 - 10 B или 4 ... 20 мА
Диапазон измерения температуры: 0 ....+ 50 °C (стандартно); 0 ...+80 °C; - 35 ...+75 °C; - 35 ...+35 °C
Выходной сигнал температуры: 0 - 10 B или 4 ... 20 мА
Монтаж / подключение: KAVTF: при помощи фланца из пластика (опционально – оцинкованная сталь)
AAVTF: при помощи винтов
Степень защиты: IP 65
Температура окружающей среды: 0 ....+ 50 °C для электрической части - 20 …+ 70 °C для сенсорики

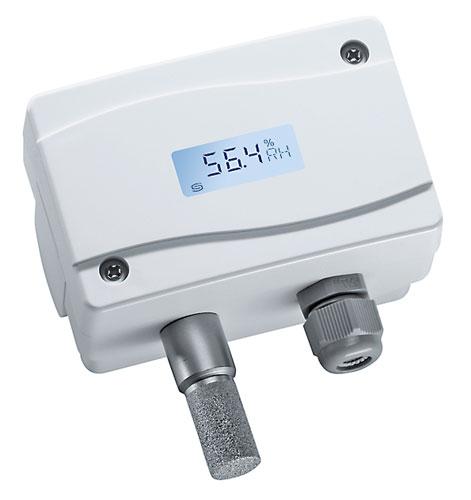

Опционально: Дисплей однострочный, 36 x 15 мм, для индикации температуры и влажности, с попеременным отображением
