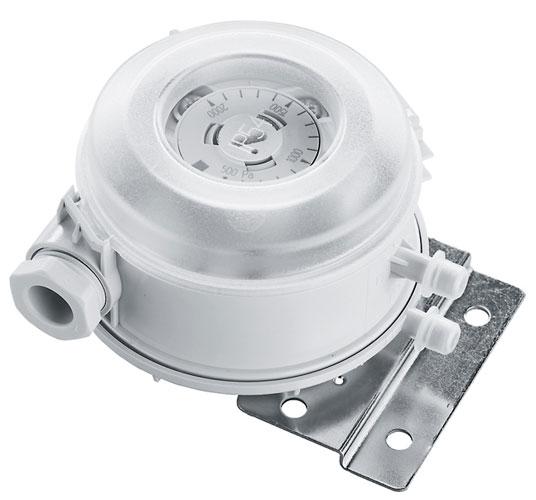

Механическое дифференциальное реле давления / реле контроля давления DS 1, с металлическим уголком для крепления, пригодно для контроля избыточного давления, разности давлений и разрежения в воздухе, газообразных, неагрессивных средах в воздушных каналах, в устройствах подвода и отвода воздуха. Может применяться в качестве реле контроля потока, дифференциального реле давления, реле контроля давления – для контроля потока в электрических отопительных батареях, для контроля состояния клиновых ремней и фильтров, в качестве предохранителя недостаточного давления воздуха, для контроля вентиляторов, вентиляционных заслонок или в качестве предельного регулятора. Настройка порога срабатывания производится по расположенной внутри прецизионной шкале. Прибор калибруется на заводе при изготовлении. Реле давления DS 1 поставляется с комплектом соединительных деталей ASD-06 (соединительный шланг длиной 2 м, два пластиковых присоединительных штуцера, винты).
Диапазон измерения давления: 20…5000 Па, всего 5 диапазонов
Выходной сигнал давления: однополюсный беспотенциальный переключатель
Монтаж / подключение: при помощи металлического уголка
Степень защиты: IP 54
Температура окружающей среды: - 30 °C ...+ 85 °C
ПРИНЦИП РАБОТЫ:
Контакты 1 - 2 размыкаются при увеличении давления / разности давлений до заданного значения.
Контакты 1 - 3 замыкаются при падения давления / разности давлений и могут быть использованы как сигнальный контакт.
Диапазон измерения давления: 20…5000 Па, всего 5 диапазонов
Выходной сигнал давления: однополюсный беспотенциальный переключатель
Монтаж / подключение: при помощи металлического уголка
Степень защиты: IP 54
Температура окружающей среды: - 30 °C ...+ 85 °C
ПРИНЦИП РАБОТЫ:
Контакты 1 - 2 размыкаются при увеличении давления / разности давлений до заданного значения.
Контакты 1 - 3 замыкаются при падения давления / разности давлений и могут быть использованы как сигнальный контакт.
