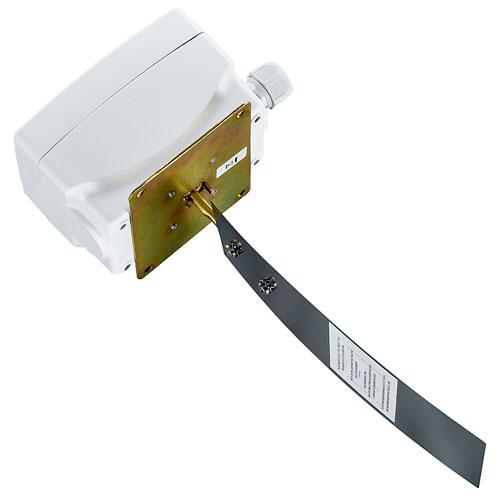

Механическое реле потока воздуха RHEASREG WFS, реле с заслонкой, датчик потока или реле потока воздуха. Пригодно для контроля потока газообразных сред в воздушных каналах, в устройствах подвода и отвода воздуха вентиляторов или электрических отопительных батарей (в т.ч. при загрязненном воздухе, содержащем масляные пары) или в качестве реле контроля расхода.
Выходной сигнал: защищенный от пыли микропереключатель
Степень защиты: IP 65
Температура окружающей среды: - 40 °C ...+ 85 °C
Размеры: 108 x 72,5 x 70 мм
Реле контроля расхода: контакты 1 - 3 размыкаются при уменьшении потока до заданного значения. Одновременно замыкаются контакты 1 - 2 и могут быть использованы как сигнальный контакт. Прибор настроен на заводе на минимальный порог отключения. Путем вращения винта настройки диапазона вправо пороговое значение может быть увеличено.
Монтаж: вертикальная установка в горизонтальный воздушный канал. Перед и за заслонкой необходимы участки трубы для «успокоения» потока длиной каждый не менее пяти диаметров трубопровода. При скорости воздуха более 5 м/c заслонку следует обрезать по маркированным меткам. За счет этого минимальный порог отключения увеличивается до 2,5 м/c (или минимальный порог включения до 4 м/c).
Выходной сигнал: защищенный от пыли микропереключатель
Степень защиты: IP 65
Температура окружающей среды: - 40 °C ...+ 85 °C
Размеры: 108 x 72,5 x 70 мм
Реле контроля расхода: контакты 1 - 3 размыкаются при уменьшении потока до заданного значения. Одновременно замыкаются контакты 1 - 2 и могут быть использованы как сигнальный контакт. Прибор настроен на заводе на минимальный порог отключения. Путем вращения винта настройки диапазона вправо пороговое значение может быть увеличено.
Монтаж: вертикальная установка в горизонтальный воздушный канал. Перед и за заслонкой необходимы участки трубы для «успокоения» потока длиной каждый не менее пяти диаметров трубопровода. При скорости воздуха более 5 м/c заслонку следует обрезать по маркированным меткам. За счет этого минимальный порог отключения увеличивается до 2,5 м/c (или минимальный порог включения до 4 м/c).
