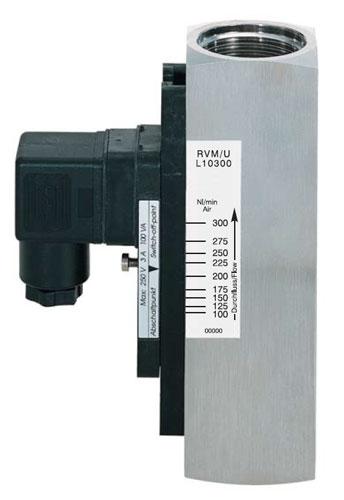

RVM/U-L1 - поплавковый ротаметр (реле расхода) для газов с контрольно-измерительной шкалой. Прибор имеет заводскую калибровку для потока газа, направленного снизу вверх при вертикальном монтаже. Однако прибор располагает подпружиненным поплавком, что позволяет монтировать его в любом пространственном положении, включая горизонтальное или вертикальное с потоком в обратном направлении. В этом случае на месте может понадобиться калибровка для компенсации воздействия веса поплавка.
Рабочее давление до 200 бар (латунь) или до 300 бар (нерж. сталь)
Потеря давления 0,02...0,4 бар
Температура среды измерения, C до 120C, опционально до 160C
Точность 10% от максимального значения
Пределы измерения 60...650 норм-л/мин, разделено на 3 исполнения
Выходные контакты Переключающие, допускается 250 В, макс. 1,5 А
Степень защиты IP65 со штеккером, опционально IP67
Напряжение питания, В не требуется
ATEX исполнения Имеются
Установка срабатывания контактов Выполняется на месте посредством отвёртки
Калибровка на месте Не требуется
Рабочее положение Любое
Процесс-подключение Резьба дюймовая 3/4"...1"
Материалы Никелированная латунь либо нержавеющая сталь 1.4571
