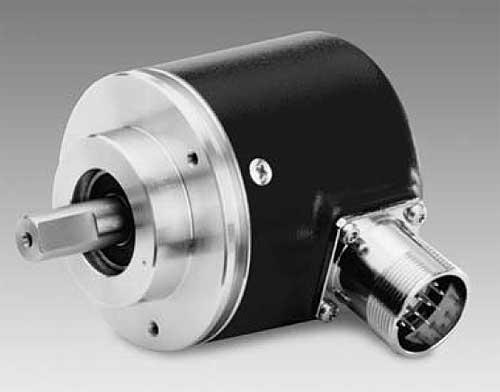

Энкодер GI357

Энкодер GI357 разработан согласно требованиям SIL2 (Safety Integrity Level 2) и может применяться в особо ответственных системах, напрмер, в лифтах и других подвижных системах, где актуальна безопасность человека. Функция безопасности должна быть реализована в системе управления. Стандарт безопасности требованиям SIL2 предусматривает следующие свойства как энкодера, так и системы управления:

Контроль противофазности сигналов. Прямые и инверсные сигнальные линии должны всегда иметь противофазный уровень сигналов. Переходные состояния, когда на выходах присутствуют одинаковые по уровню сигналы, не должны превышать нескольких микросекунд. Превышение этого времени распознаётся самодиагностикой энкодера, как дефект и выдаётся соответствующий сигнал.

Контроль обрыва линии. Не допускается использование подводящих кабелей (сигнальных линий) с повышенным электрическим сопротивлением. Через высокое сопротивление выходов энкодера передаются аварийные сигналы собственно от энкодера в систему управления.

Контроль числа оборотов вала. При достижении предела допустимого числа оборотов вала энкодера вышестоящая система управления контролирует частоту сигнала на выходе. В случае неидентичности (разницы) частот выходных сигналов система распознаёт дефект.

Контроль направления вращения вала. Смещение фазы выходных сигналов должно быть 90°, отклонения от этого значения контролируются. Соответственно этому должно контролироваться направление вращения вала.

Контроль неподвижного состояния. При отсутствии изменения состояния хотя бы одного выхода должен быть проконтролирован второй выход и только тогда система выдаёт сигнал о том, что вал энкодера неподвижен, то есть вращение остановлено.
Напряжение 24 VDC +20/-50%
Импульсов / оборот 1000 / 1024 / 2500 на выбор
Максимальная частота 150 кГц
Максимальный ток 30 мA
Температура -25...+85°C
Степень защиты IEC 60529 IP 54, IP 65
Максимальная скорость 10.000 об/мин
Диаметр вала 6 или 10 мм
Размеры Диаметр 58 мм
Вес 250 г
UL сертификат / Е63076 Да
Особенности Допуск SIL2

Рекомендуемые принадлежности и документация:
Z 119.006 Крепление со смещенным центром
Z 119.013 Переходник от зажимного к сервофланцу
Z 119.015 Монтажная насадка для сервофланца
Z 119.017 Крепежный угольник для зажимного фланца
Z 119.025 Адаптер для зажимного фланца для монтажа с эксцентриком
Z 119.035 Подшипниковая насадка для сервофланца
Z 141.001 Штеккер без кабеля
Z 141.003 Штеккер с 2м кабелем
Z 141.005 Штеккер с 5м кабелем
Z 141.007 Штеккер с 10м кабелем
