Артикул:
И-0001265
Описание

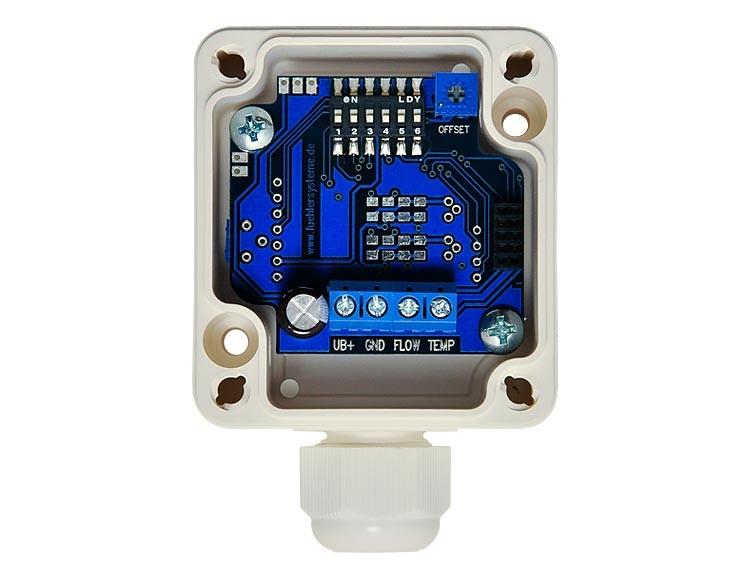

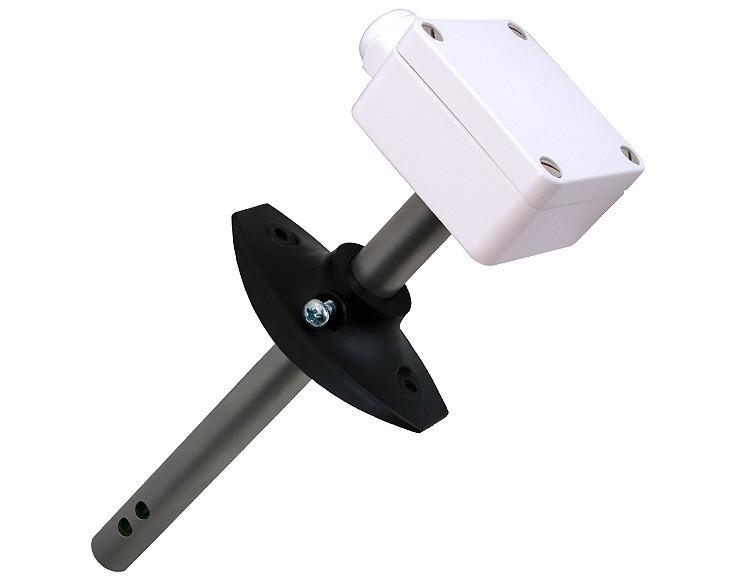

Датчик потока воздуха SF/C измеряет скорость потока в диапазоне от 0-20 м/с и опционально также температуру от 0...+50°C и преобразует значение измерения в линейный выходной сигнал 0-10 В или 4-20 мА. Датчик потока воздуха также может поставляться с переключающим контактом, причем порог переключения можно легко установить с помощью потенциометра на плате. Датчик потока воздуха работает в соответствии с калориметрическим принципом измерения и обладает 5-мя свободно выбираемыми линейными изменениями (0-3 м/с, 0-5 м/с, 0-10 м/с, 0-15 м/с, 0-20 м/с), которые при необходимости можно легко переключать посредством инновационной технологии DIP-переключателя. С помощью поставляемого в виде опции ЖК-дисплея значения измерений могут показываться непосредственно на месте, на канале.
Технческие характеристики
• Принцип измерения: Калориметрический метод измерения
• Диапозон измерения потока: 0-20 м/с
• Масштабирование: 0-3 м/с, 0-5 м/с, 0-10 м/с, 0-15 м/с, 0-20 м/с
• Диапазон измерения темп.: 0...+50°C
• Точность: ±0,3 м/с + макс. ±4% итоговой величины (@ 20°C, 45% отн. вл., 1013 мбар), ±0,5 K (@ 20°C, > 1 м/с)
• Зависимость от температуры: ±1% итоговой величины / 10 K
• Ослабление выходного сигнала: 5 s
• Долговременная стабильность: ±1% итоговой величины/год, ±0,2 K/год
• Компенсация: ±10% соответствующего выбранного линейного изменения посредством потенциометра 270°
• Время реакции (t90): > 4 s @ 10 м/с
• Время инициализации: < 30 секунды при вводе в эксплуатацию вследствие термостатирования
• Напряжение питания : 24 В AC/DC
• Потребление тока при 0-10 В: < 100 мА
• Потребление тока при 4-20 мА: < 140 мА
• Потребление тока при реле: < 120 мА
• Аналоговый выход 0-10 В: 3-проводной разъем, мин. сопротивление нагрузки 100 кОм
• Аналоговый выход 4-20 мА: 3-проводная схема, макс. R нагрузки (Ом) = 300 Ом

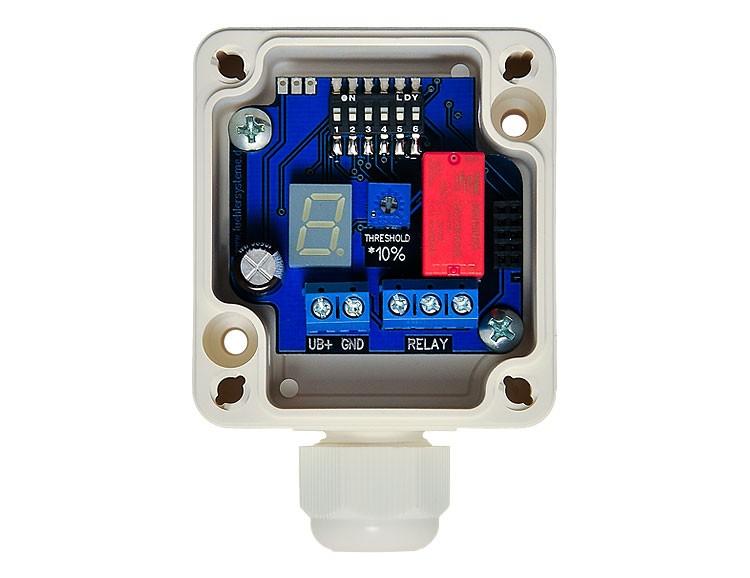

• Выход сигнала тревоги: Беспотенциальный замыкающий контакт max. 48 V (1 A), задание порогового значения посредством 270° потенциометра
• Электрическое подключение: Винтовые клеммы макс. 1,5 мм?
• Корпус: Полиамид с быстроразъемными резьбовыми соединителями, цвет - аналогичный RAL 9010
• Кабельный ввод: PG11-резьбовое соединение с приспособлением уменьшения растягивающей нагрузки

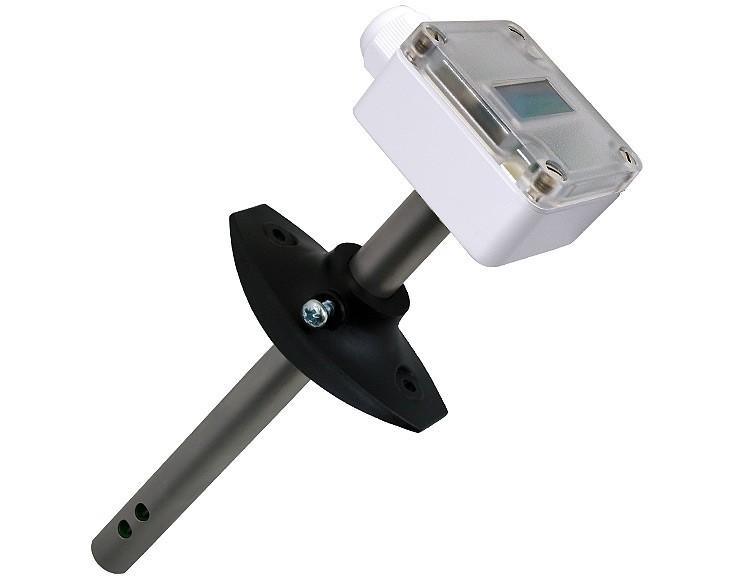

• Дисплей: опциональный 2-строчный ЖК-дисплей, для индикации фактического значения непосредственно на месте
• Материал: Защитная трубка: Высококачественная сталь (1.4571)
• Размеры: Защитная трубка: диаметр 16 x 190 мм
• Вид защиты: IP65 (корпус/электроника), IP20 (сенсор)
• Класс защиты: III
• Рабочий диапазон: 0,3-20 м/с
• Рабочая температура: -20...+60°C
• Температура хранения: -20...+50°C
• Монтаж: Крепление с помощью монтажного фланца (в комплекте поставки)
• Сертификаты: Соответствие европейским нормам CE, ГОСТ, RoHS
