Описание

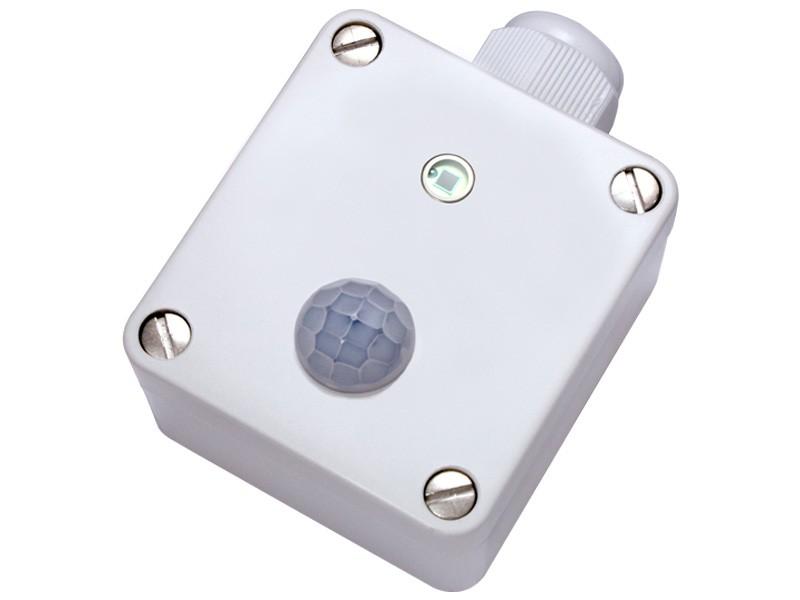

Датчик движения и освещенности BHA/A регистрирует движения, охватывая 360° при дальности действия около 10 м и дополнительно освещенность в диапазоне 0-50 люкс, с помощью инфракрасного сенсора/ фотодиода. Для измерения освещенности предоставляются на выбор 4 различных диапазона измерения (0-0,5 килолюкс, 0-1 килолюкс, 0-20 килолюкс, 0-50 килолюкс), которые могут произвольно коммутироваться посредством инновационной технологии DIP-переключателя. Движение включает контакт реле, время выдержки которого может устанавливаться произвольно, от 5 секунд до 15 минут, посредством вращения потенциометра на 270°. Измерительный преобразователь преобразует измеренную освещенность в линейный выходной сигнал 0-10 В. На выбор на приборе можно выполнить установку, чтобы сигнализация движения происходила в зависимости от измеренной освещенности (сигнализация движения, зависящая от освещенности). Желаемый световой порог устанавливается произвольно посредством регулятора смещения. Прочный корпус специально рассчитан для применения под открытым небом. Датчик движения и освещенности наилучшим образом подходит для процессов управления, таких как управление температурой или освещением в офисных помещениях.
Технические характеристики
• Принцип измерения: Изменение положения людей или предметов с разницей температуры > 3 K относительно датчика
• Диапазон измерения движения: Движение да/нет, угол раскрытия 90°/110° на величину 360°, дальность действия 10 м
• Диапозон измерения яркости: 0-0,5 килолюкс, 0-1 килолюкс, 0-20 килолюкс, 0-50 килолюкс
• Точность: ±10% итоговой величины
• Зависимость от температуры: ±5% итоговой величины / 10 K
• Время реакции (t90): < 1 с
• Линеарная погрешность: < ±5% итоговой величины
• Измерительный элемент: Инфракрасный сенсор движения MTS 10/360, фотодиод (датчик света)
• Защита сенсора: Установлены в крышке корпуса
• Время инициализации: < 3 s
• Аналоговый выход 0-10 В: 3-проводной разъем
• Компенсация: ±10% соответствующего выбранного диапазона измерений посредством потенциометра 270°
• Выход сигнала тревоги: Беспотенциальный замыкающий контакт max. 48 V (1 A), задание порогового значения посредством 270° потенциометра
• время удержания: возможность регулировки от 5 секунд до 15 минут посредством потенциометра 270°
• Schaltschwelle: Порог чувствительности для сигнализации движения в зависимости от освещенности, регулируемый с помощью потенциометра 270°
• Напряжение питания: 24 В AC/DC (±5%)
• Потребление тока: типично 25 мА при 24 В постоянного тока
• Электрическое подключение: Винтовые клеммы макс. 1,5 мм?
• Корпус: Полиамид с быстроразъемными резьбовыми соединителями, цвет - аналогичный RAL 9010
• Кабельный ввод: PG11-резьбовое соединение с приспособлением уменьшения растягивающей нагрузки
• Размеры: Корпус: длина 64 x ширина 58 x высота 34,5 мм
• Вид защиты: IP65
• Класс защиты: III
• Рабочий диапазон отн. влажности: 0...98% отн. вл. в не содержащем вредных веществ не конденсированном воздухе
• Рабочая температура: -20...+50°C
• Температура хранения: -20...+50°C
• Монтаж: Винтовое соединение
• Сертификаты: Соответствие европейским нормам CE, ГОСТ, RoHS
