Описание

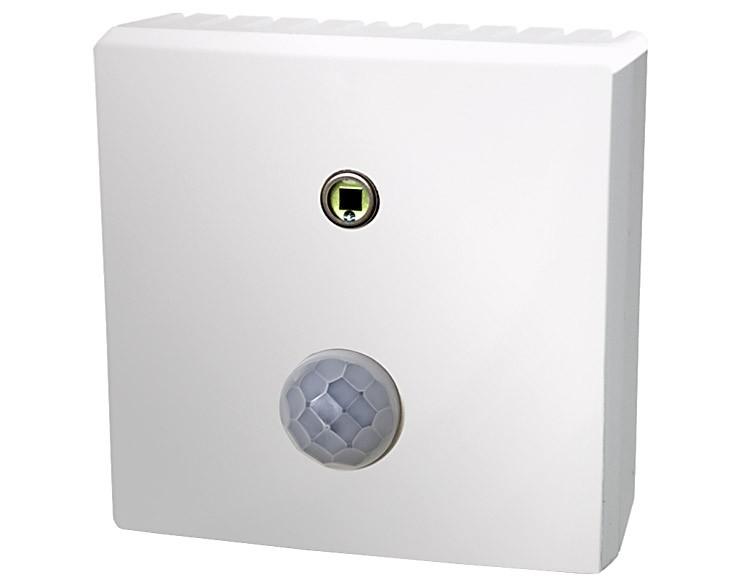

Датчик движения и освещенности BFK/A регистрирует движения, охватывая 360° при дальности действия около 10 м, и дополнительно распознает освещенность в диапазоне 0-20 килолюкс с помощью инфракрасного сенсора / фотодиода. Для измерения освещенности предлагается на выбор 3 различных диапазона измерений (0-0,5 килолюкс, 0-1 килолюкс, 0-20 килолюкс), которые при необходимости могут переключаться посредством инновационной технологии DIP-переключателя. Движение включает контакт реле, время выдержки которого может устанавливаться произвольно, от 5 секунд до 15 минут, посредством вращения потенциометра на 270°. Измерительный преобразователь преобразует измеренную освещенность в линейный выходной сигнал 0-10 В. При необходимости на приборе можно настроить, чтобы сигнализация движения происходила в зависимости от измеренной освещенности (световая сигнализация движения). Желаемый предел освещенности устанавливается произвольно посредством офсетного регулятора. Современный дизайн корпуса разработан специально для внутренних помещений. Датчик движения и освещенности наилучшим образом подходит для процессов управления, таких как управление температурой или освещением в офисных помещениях.
Технические характеристики
• Принцип измерения: Изменение положения людей или предметов с разницей температуры > 3 K относительно датчика
• Диапазон измерения движения: Движение да/нет, угол раскрытия 90°/110° на величину 360°, дальность действия 10 м
• Диапозон измерения яркости: 0-0,5 килолюкс, 0-1 килолюкс, 0-20 килолюкс
• Точность: ±10% итоговой величины
• Зависимость от температуры: ±5% итоговой величины / 10 K
• Время реакции (t90): < 1 с
• Линеарная погрешность: < ±5% итоговой величины
• Измерительный элемент: Инфракрасный сенсор движения MTS 10/360, фотодиод (датчик света)
• Защита сенсора: Установлены в крышке корпуса
• Время инициализации: < 3 s
• Аналоговый выход 0-10 В: 3-проводной разъем
• Компенсация: ±10% соответствующего выбранного диапазона измерений посредством потенциометра 270°
• Выход сигнала тревоги: Беспотенциальный замыкающий контакт max. 48 V (1 A), задание порогового значения посредством 270° потенциометра
• время удержания: возможность регулировки от 5 секунд до 15 минут посредством потенциометра 270°
• Schaltschwelle: Порог чувствительности для сигнализации движения в зависимости от освещенности, регулируемый с помощью потенциометра 270°
• Напряжение питания: 24 В AC/DC (±5%)
• Потребление тока: типично 25 мА при 24 В постоянного тока
• Электрическое подключение: Винтовые клеммы макс. 1,5 мм?

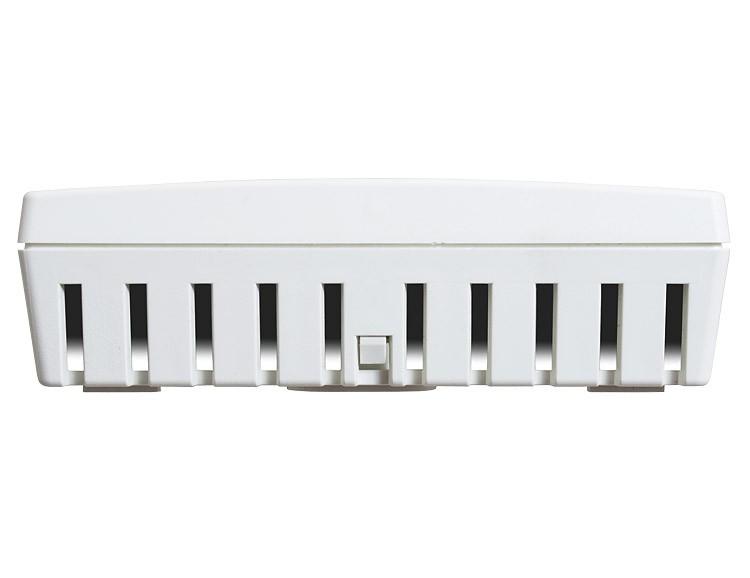

• Корпус: ABS polyman, цвет - аналогичный RAL 9003
• Размеры: Корпус: длина 82 x ширина 82 x высота 25 мм
• Вид защиты: IP30
• Класс защиты: III
• Рабочий диапазон отн. влажности: 0...98% отн. вл. в не содержащем вредных веществ не конденсированном воздухе
• Рабочая температура: 0...+50°C
• Температура хранения: -20...+50°C
• Монтаж: Настенный монтаж или на флеш окне
• Сертификаты: Соответствие европейским нормам CE, ГОСТ, RoHS
