Артикул:
И-0001274
Описание

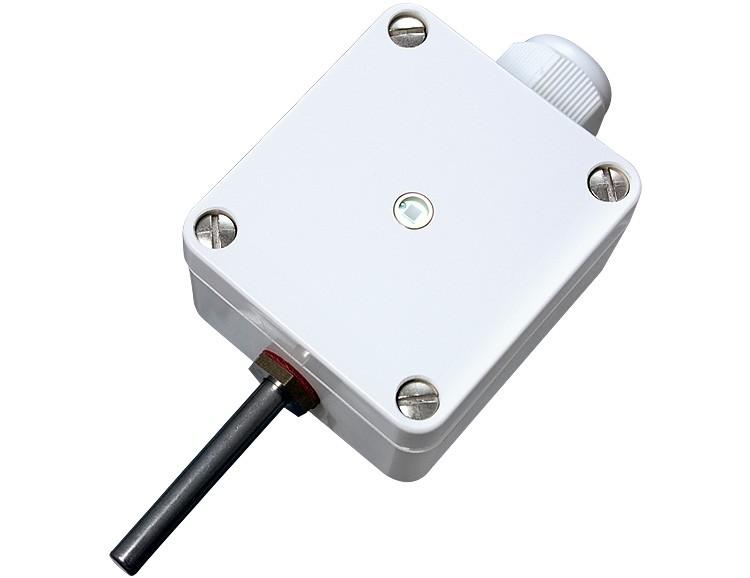

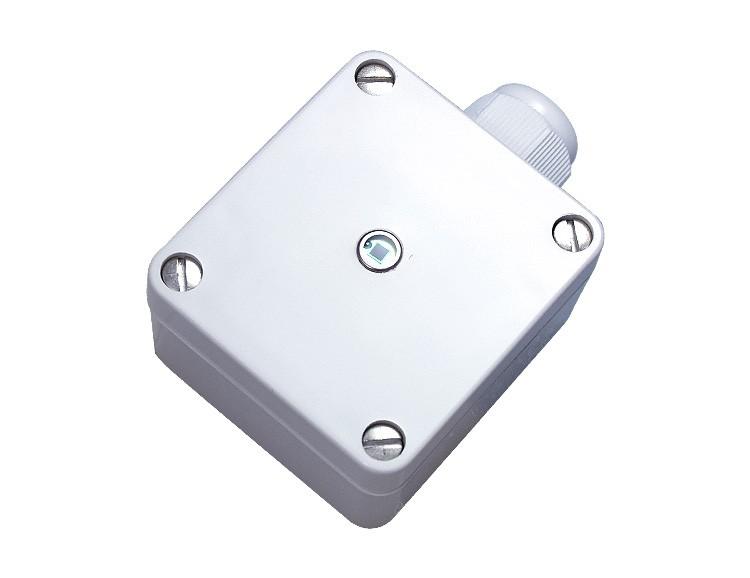

Датчик освещенности HFA/A регистрирует освещенность в диапазоне от 0-50 килолюкс с помощью фотодиода и опционально также измеряет температуру в диапазоне 0...+50°C. Измерительный преобразователь преобразует результат измерения для дальнейшей обработки в линейный выходной сигнал 0-10 В или 4-20 мА. Предлагается на выбор 4 различных диапазона измерений (0-0,5 килолюкс, 0-1 килолюкс, 0-20 килолюкс, 0-50 килолюкс), которые при необходимости могут переключаться посредством инновационной технологии DIP-переключателя. Прочный корпус специально рассчитан для применения под открытым небом. Датчик освещенности наилучшим образом подходит для энергоэффективной регулировки в здании, например, управление освещением в офисных помещениях, производственных цехах и пр.
Технические характеристики
• Диапозон измерения яркости: 0-0,5 килолюкс, 0-1 килолюкс, 0-20 килолюкс, 0-50 килолюкс
• Диапазон измерения темп.: 0...+50°C
• Точность: ±10% итоговой величины
• Зависимость от температуры: ±5% итоговой величины / 10 K
• Время реакции (t90): < 1 с
• Линеарная погрешность: < ±5% итоговой величины
• Измерительный элемент: Фотодиод
• Защита сенсора: Установлены в крышке корпуса
• Время инициализации: < 3 s
• Напряжение питания 0-10 В: 24 В AC/DC (±5%)
• Напряжение питания 4-20 мА: 15...36 В DC (U раб. мин = 15 В + R нагр.*0,02A)
• Потребление тока при 0-10 В: Типично 10 мА
• Потребление тока при 4-20 мА: макс. 20 мА
• Аналоговый выход 0-10 В: 3-проводной разъем, мин. сопротивление нагрузки 100 кОм
• Аналоговый выход 4-20 мА: 2-проводная схема (преобразователь измеряемой величины), макс. R нагрузки (Ом) = (+U раб. - 15 В) / 0,02 A

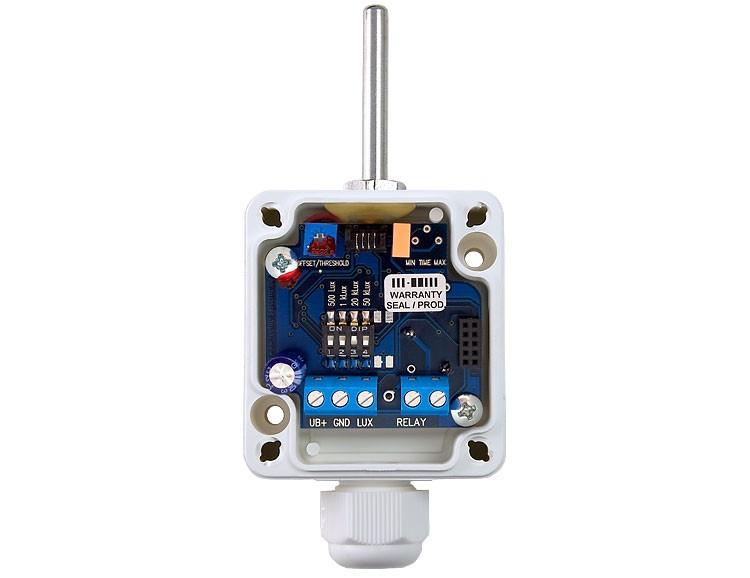

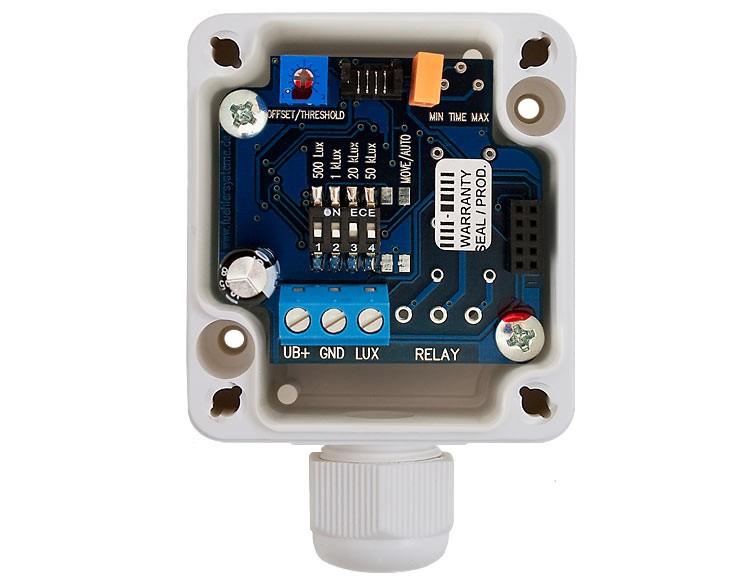

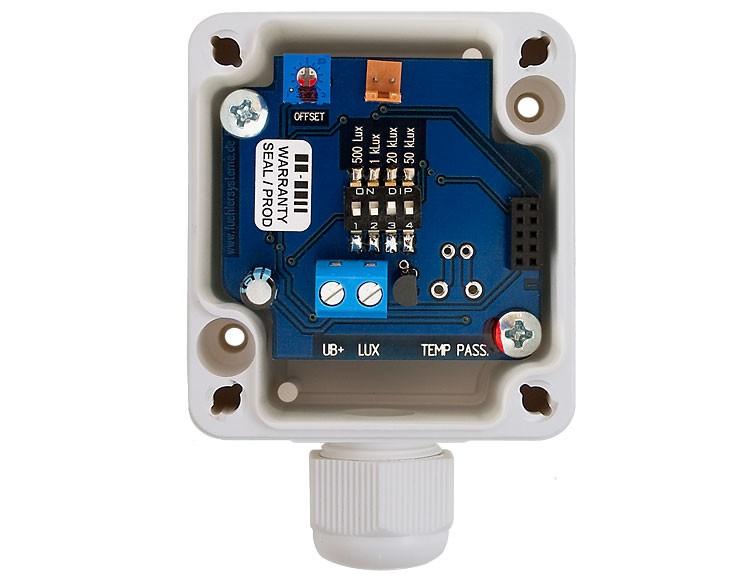

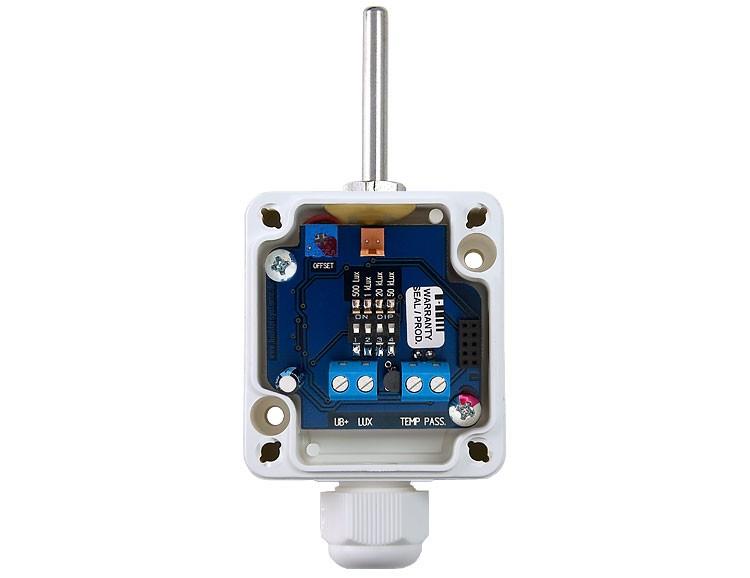

• Компенсация: ±10% соответствующего выбранного диапазона измерений посредством потенциометра 270°
• Электрическое подключение: Винтовые клеммы макс. 1,5 мм?
• Корпус: Полиамид с быстроразъемными резьбовыми соединителями, цвет - аналогичный RAL 9010
• Кабельный ввод : PG11-резьбовое соединение с приспособлением уменьшения растягивающей нагрузки
• Размеры: Накладной блок: длина 15 x ширина 8 x высота 8 мм, крепёжное отверстие ? 5 мм
• Вид защиты: IP65
• Класс защиты: III
• Рабочий диапазон отн. влажности: 0...98% отн. вл. в не содержащем вредных веществ не конденсированном воздухе
• Рабочая температура электроника: -20...+50°C
• Температура хранения: -20...+50°C
• Монтаж: Винтовое соединение
• Сертификаты: Соответствие европейским нормам CE, ГОСТ, RoHS
