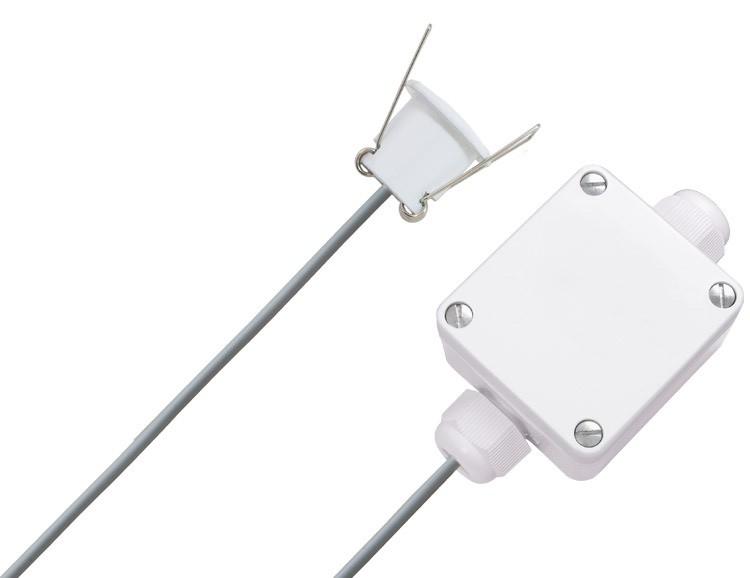

Датчик освещенности, с фотодиодом для потолочного монтажа HFD/A

Описание

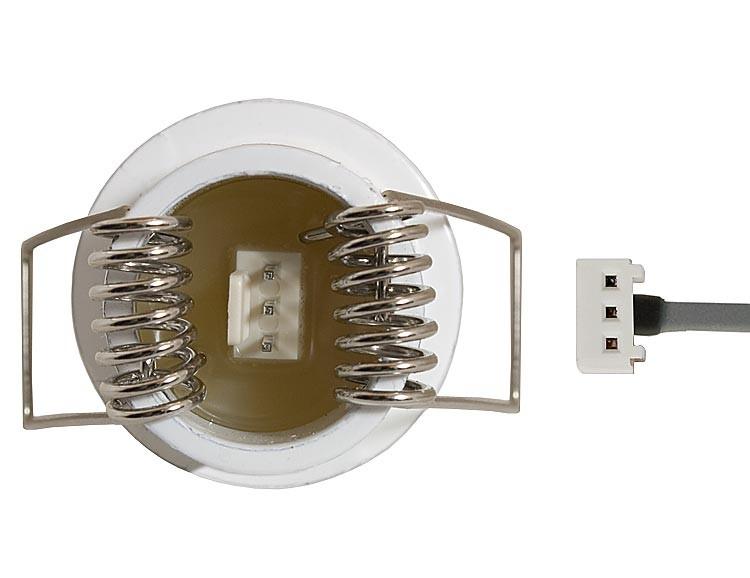

Датчик освещенности HFD/A регистрирует освещенность в диапазоне от 0-50 kLux с помощью фотодиода и преобразует значение этого измерения в линейный выходной сигнал 0-10 В или 4-20 мА. Для измерения освещенности предоставляются на выбор 4 различных диапазона измерения (0-0,5 kLux, 0-1 kLux, 0-20 kLux, 0-50 kLux), которые могут произвольно коммутироваться посредством инновационной технологии DIP-переключателя. Ненавязчивый корпус с креплением-защелкой, штекер с защитой от неправильной полярности подключения (переполюсовки) для быстрой установки в подвесных потолках. Датчик освещенности наилучшим образом подходит для энергоэффективной регулировки в здании, например, управление освещением в офисных помещениях, производственных цехах и пр.

Технические характеристики

• Диапозон измерения яркости: 0-0,5 килолюкс, 0-1 килолюкс, 0-20 килолюкс, 0-50 килолюкс
• Диапазон измерения темп.: 0...+50°C
• Точность: ±10% итоговой величины
• Зависимость от температуры: ±5% итоговой величины / 10 K
• Время реакции (t90): < 1 с
• Линеарная погрешность: < ±5% итоговой величины
• Измерительный элемент: Фотодиод
• Защита сенсора: Установлены в крышке корпуса
• Время инициализации: < 3 s
• Напряжение питания 0-10 В: 24 В AC/DC (±5%)
• Напряжение питания 4-20 мА: 15...36 В DC (U раб. мин = 15 В + R нагр.*0,02A)
• Потребление тока при 0-10 В: Типично 10 мА
• Потребление тока при 4-20 мА: макс. 20 мА
• Аналоговый выход 0-10 В: 3-проводной разъем, мин. сопротивление нагрузки 100 кОм
• Аналоговый выход 4-20 мА: 2-проводная схема (преобразователь измеряемой величины), макс. R нагрузки (Ом) = (+U раб. - 15 В) / 0,02 A
• Компенсация: ±10% соответствующего выбранного диапазона измерений посредством потенциометра 270°
• Электрическое подключение: Винтовые клеммы макс. 1,5 мм?
• Корпус: сенсор: Алюминий, цвет - аналогичный RAL 9003, электро?ника: Полиамид с быстроразъемными резьбовыми соединителями, цвет - аналогичный RAL 9010
• Кабельный ввод: PG11-резьбовое соединение с приспособлением уменьшения растягивающей нагрузки
• Размеры: Корпус: длина 64 x ширина 58 x высота 34,5 мм, Соединительный кабель: 1 m ПВХ
• Вид защиты: корпус/электроника: IP65, сенсор: IP30
• Класс защиты: III
• Рабочий диапазон отн. влажности: 0...98% отн. вл. в не содержащем вредных веществ не конденсированном воздухе
• Рабочая температура: 0...+50°C
• Температура хранения : -20...+50°C

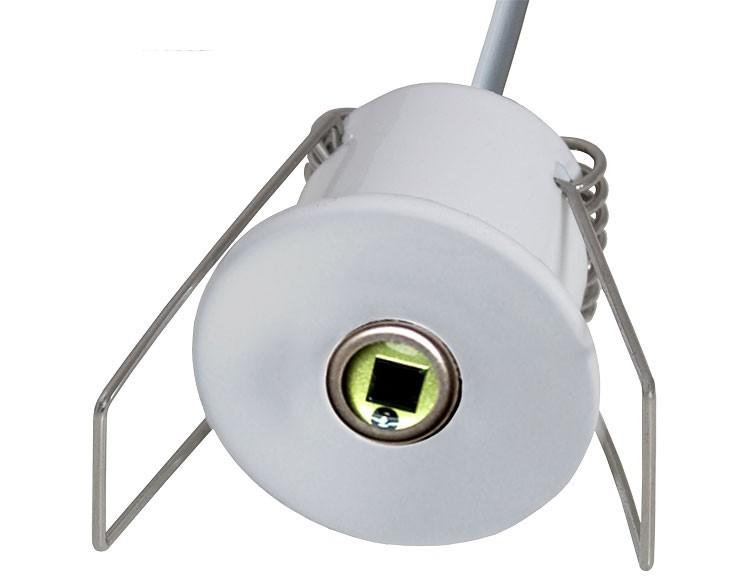

• Монтаж : в подвесные потолки с помощью 2 пружинных распорок
• Сертификаты : Соответствие европейским нормам CE, ГОСТ, RoHS
