Артикул:
И-0001279
Описание
Датчик смешанных газов RL2/A со светодиодной шкалой определяет качество воздуха в диапазоне 0...100 % по отношению к эталонному газу. Для последующей обработки выдается линейный выходной сигнал 0-10 В, 0-20мА, 4-20 мА или переключающий контакт. При вводе в эксплуатацию можно с помощью ручной калибровки на приборе установить качество воздуха, определенное как нормальное для окружающей среды. Датчик качества воздуха периодически проводит автоматическую калибровку, таким образом, полностью сводится на нет постепенный дрейф нуля и старение сенсорного элемента в процессе эксплуатации.
Технические характеристики
• Диапазон измерения VOC: 0...100% (хорошее / плохое качество воздуха, относительно эталонного газа)
• Точность: ±25% итоговой величины
• Время реакции (t90): макс. 60 с (при 5% изменений)
• Долговременная стабильность: < 15% итоговой величины/год при стандартной нагрузке
• Измерительный элемент: VOC-сенсор на основе оксида металла
• Защита сенсора: Установлены в крышке корпуса
• Время инициализации: 1 час
• Напряжение питания: 24 В AC/DC (±5%)
• Потребление тока: макс. 60 мА
• Аналоговый выход 0-10 В: 3-проводной разъем, мин. сопротивление нагрузки 100 кОм
• Аналоговый выход 0/4-20 мА: 3-проводная схема, сопротивление нагрузки < 500 Ом
• Выход сигнала тревоги: Беспотенциальный замыкающий контакт max. 48 V (1 A), задание порогового значения посредством 270° потенциометра

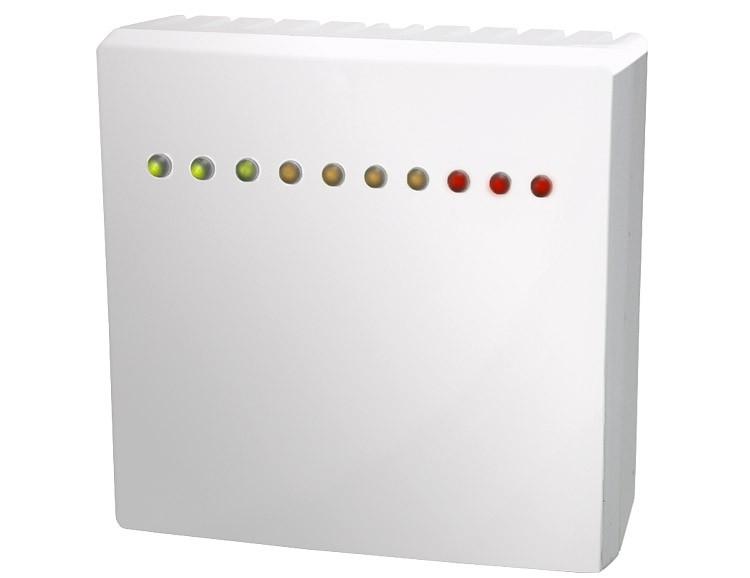

• Оснащение: Светодиодный дисплей: Светодиод 1-3 зеленый (хорошо), светодиод 4-7 желтый (средне), светодиод 8-10 красный (плохо)
• Электрическое подключение: Винтовые клеммы макс. 1,5 мм?
• Корпус: ABS polyman, цвет - аналогичный RAL 9003
• Кабельный ввод: на задней стороне прибора
• Размеры: Корпус: длина 82 x ширина 82 x высота 25 мм
• Вес: около 70 г
• Вид защиты: IP30
• Класс защиты: III
• Рабочий диапазон отн. влажности: 0...98% отн. вл. в не содержащем вредных веществ не конденсированном воздухе
• Рабочая температура: 0...+50°C
• Температура хранения: -20...+50°C
• Выход в рабочий режим: После включения прибора происходит самодиагностика и термостатирование. Этот процесс длится, в зависимости от условий окружающей среды, приблизительно 1 час, причем выданное в это время аналоговое напряжение отличается от фактического значения измерения.
• Автоматическая калибровка: Автоматическая повторная калибровка происходит с интервалом 4 недели и при необходимости может быть деактивирована посредством перемычки. Во время этого интервала прибор должен снабжаться свежим воздухом в течении минимум 10 минут.
• Ручная калибровка: Ручная калибровка исходного сигнала на 1 В (нулевая точка) запускается нажатием кнопки на плате (удерживать нажатой примерно 5 секунд, пока не начнет мигать светодиод). Перед этим нужно обеспечить непрерывную работу минимум до 2 часов при воздухе, определенном как воздух обычного качества. После успешной калибровки светодиод деактивируется.
• Монтаж: Настенный монтаж или на флеш окне
• Сертификаты : Соответствие европейским нормам CE, ГОСТ, RoHS
