Описание

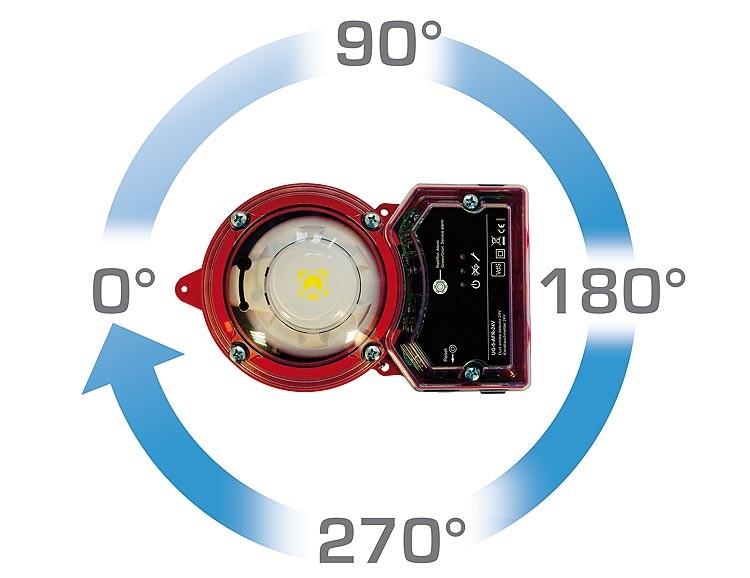

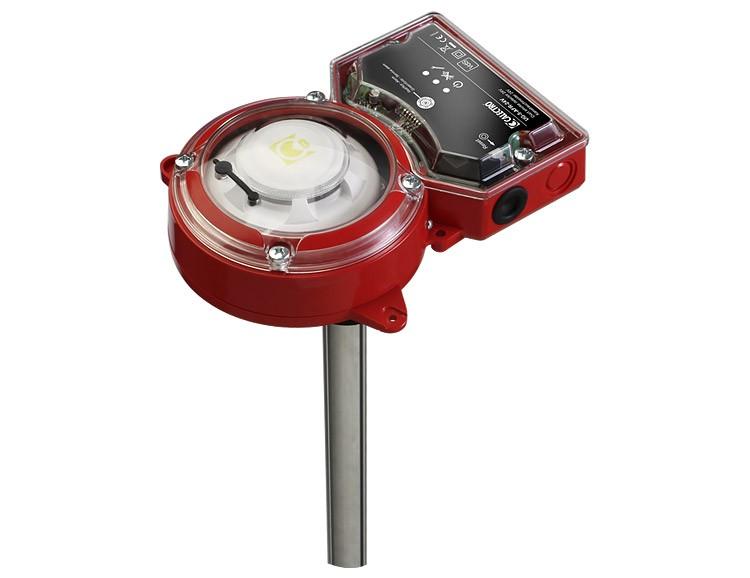

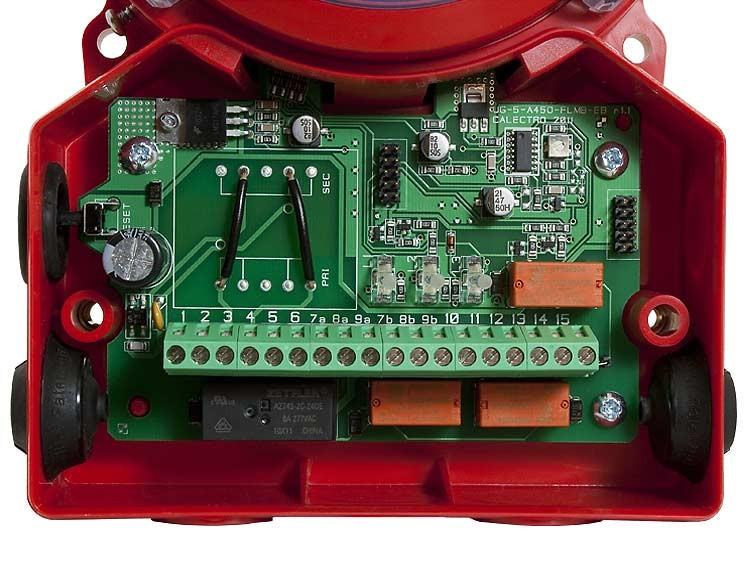

Канальный сигнализатор дыма UG-5 предназначен для обнаружения дыма в воздушных каналах и сочетает в себе сигнализатор дыма с системой переходного устройства, причем труба и корпус сконструированы таким образом, чтобы обеспечивалось оптимальное протекание воздуха через сигнализатор дыма. Сигнализатор может устанавливаться на любой стороне канала в 4 различных позициях. 0°, 90°, 180° и 270°. Сигнализатор дыма имеет встроенный прибор управления для управления огневой заслонкой и воздуходувками, а также для активации акустических и/или визуальных сигналов тревоги и пр. 2 сигнальных реле для управления противопожарными заслонками, блокировки вентиляторов или для активации акустического и визуального сигнала тревоги и пр., 1 реле сервисного сигнала тревоги сообщает о необходимости технических работ, прежде чем это приведет к ложным сигналам тревоги, 1 реле системной ошибки указывает на ошибку в электроцепи сигнализатора дыма, 1 реле низкого расхода показывает, если поток воздуха в канале очень низкий или UG-5 установлен в канале в нецелесообразном месте. Сигнализатор дыма имеет интеллектуальную цепь управления и сквозного тока, который соответствует чувствительности, чтобы обеспечивать оптимальную функциональность сигнализатора дыма во время всего срока службы. Если цепь сквозного тока больше не может компенсировать загрязнение, то прозвучит сервисный сигнал тревоги. Байонетный патрон облегчает монтаж и демонтаж сигнализатора дыма. Uniguard Superflow располагает двумя предварительно установленными кабельными входами Klikseal со степенью защиты IP67 с автоматической фиксацией растягивающей нагрузки для кабеля диаметром 4-11 мм.
Технические характеристики
• Принцип измерения : Оптоэлектронное сканирование
• Напряжение питания : 24 В AC/DC или 230 В AC (±10%)
• Потребление тока: макс. 30 мА при 230 В AC, макс. 220 мА при 24 В AC/DC
• Выход сигнала тревоги: 2 x беспотенциальный переключающий контакт max. 250 V (8 A), 3 x беспотенциальный замыкающий контакт max. 250 V (5 A)
• Оснащение : 1 x зеленый светодиод: индикатор сервисного режима тревоги, 1 x красный светодиод: индикатор режима пожарной тревоги
• Корпус: АБС синтетика
• Материал : трубка Вентури из алюминия
• Размеры: трубка Вентури: длина 0,6 м, диаметр отверстия 38 мм
• Вес: ca. 1100 g
• Вид защиты: IP54
• Класс защиты: II
• Рабочий диапазон отн. влажности: 0...99% отн. вл.
• Рабочая температура: -10...+55°C
• Скорость потока: 1-20 м/с
• Сертификаты: VdS G205041, Соответствие европейским нормам CE, prEN-54-27, DIBt Z-78.6-232
