Описание

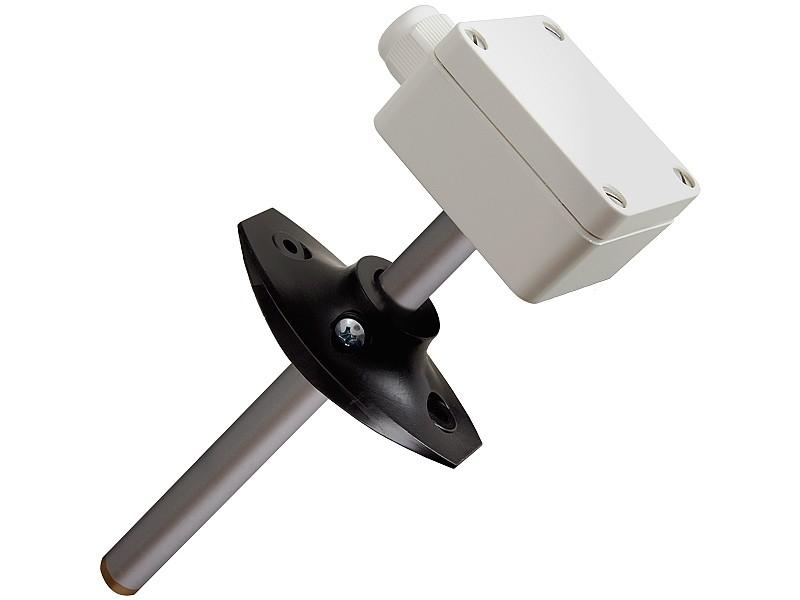

Универсальный канальный измерительный преобразователь UKFT/A измеряет температуру и, по выбору, относительную влажность, абсолютную влажность, соотношение смеси или точку росы окружающего воздуха и преобразует значение этого измерения в линейный выходной сигнал 0-10 В или 4-20 мА. С помощью DIP-переключателя, кроме температуры, можно легко выбирать дополнительное значение измерения из четырех измеряемых параметров % отн. вл., г/м?, г/кг, ТР. Датчик влажности и температуры хорошо защищен от загрязнений привинчиваемым фильтром из высококачественной стали и керамики. Датчик влажности и температуры можно при необходимости точно калибровать по месту с помощью офсетного регулятора.
Технические характеристики
• Диапазон измерения отн. влажности: 0...100% отн. вл.
• Диапазон измерения абс. влажности: 0...50 г/м?, 0...80 г/м? (расчетная) выбирается посредством DIP-переключателя
• Диапазон измерения соотношения топливо-воздушной смеси: 0...50 г/кг, 0...80 г/кг (вычисленный) выбирается с помощью DIP-переключателя
• Диапозон измерения точки росы: от -20 до +50°C TP, от -20 до +80°C TP, от 0 до +50°C TP (расчетная) выбирается посредством DIP-переключателя
• Диапазон измерения темп.: -30...+70°C, -20...+80°C, 0...+50°C, 0...+100°C выбирается посредством DIP-переключателя
• Точность: ±3% отн. вл. (30%...70% отн. вл., иначе ±5% отн. вл. при 20°C); ±1 г/м? (30...70% отн. вл. при 20°C); ±1 г/кг (30...70% отн. вл. при 20°C); ±1,5 K TP (30...70% отн. вл. при 20°C); ±0,3 K (10...40°C, иначе ±0,5 K)
• Зависимость от температуры: < 0,02% отн. вл. / °C (варианты напряжения), < 0,04% отн. вл. / °C (варианты тока); < 0,05°C / 10 K (варианты напряжения)), < 0,07°C / 10 K (варианты тока)
• Долговременная стабильность: ±1%/год
• Измерительный элемент : емкостный датчик влажности
• Защита сенсора: привинчиваемый нержавеющий металлокерамический фильтр
• Скорость потока: < 2 м/с
• Напряжение питания 0-10 В: 24 В AC/DC (±5%)
• Напряжение питания 4-20 мА : 15...36 В DC (U раб. мин = 15 В + R нагр.*0,02A)
• Потребление тока при 0-10 В: Типично 10 мА
• Потребление тока при 4-20 мА : макс. 20 мА
• Аналоговый выход 0-10 В: 3-проводная схема, ток нагрузки <0,1 мА
• Аналоговый выход 4-20 мА: 2-проводная схема (преобразователь измеряемой величины), макс. R нагрузки (Ом) = (+U раб. - 15 В) / 0,02 A
• Электрическое подключение: Винтовые клеммы макс. 1,5 мм?
• Корпус: Полиамид с быстроразъемными резьбовыми соединителями, цвет - аналогичный RAL 9010
• Кабельный ввод: PG11-резьбовое соединение с приспособлением уменьшения растягивающей нагрузки

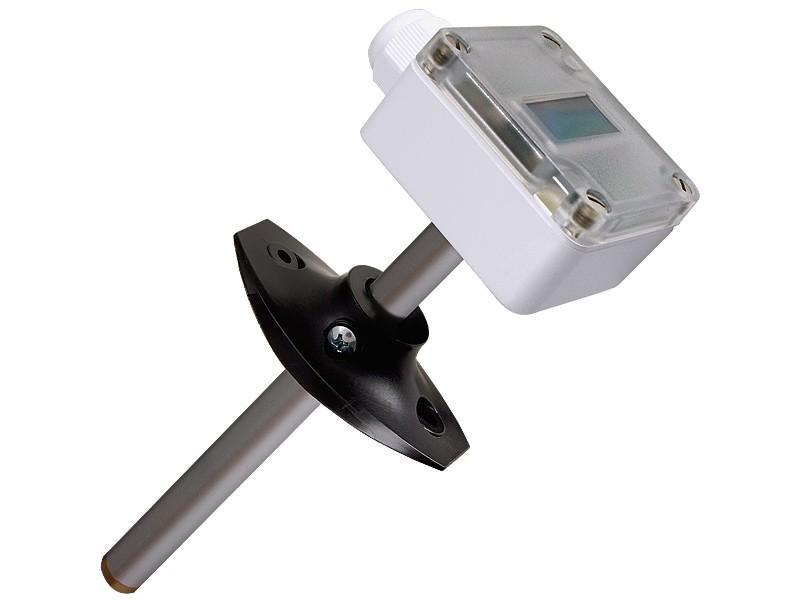

• Дисплей: опциональный ЖК-дисплей, для индикации фактического значения непосредственно на месте
• Материал: Защитная трубка: Алюминий
• Размеры: Защитная трубка:диаметр 16 x 190 мм
• Вид защиты: IP65
• Класс защиты: III
• Рабочий диапазон отн. влажности: 0...98% отн. вл. в не содержащем вредных веществ не конденсированном воздухе
• Рабочая температура: датчик: -20...+80°C, электроника: -30...+70°C
• Температура хранения: -20...+50°C
• Монтаж: Крепление с помощью монтажного фланца (в комплекте поставки)
• Сертификаты: Соответствие европейским нормам CE, ГОСТ, RoHS
