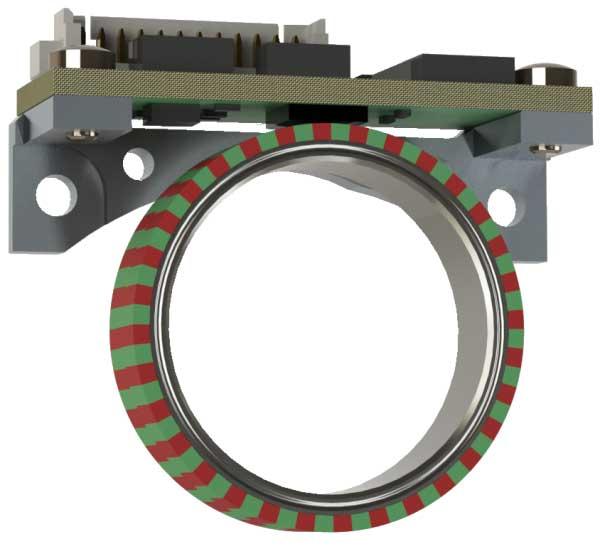

AS 25M - это многофункциональный энкодер высокого разрешения с полым валом. Энкодер разработан для приложений с абсолютным позиционированием и одновременной выдачей инкрементального сигнала, как индикатора скорости. Энкодер доступен с различными интерфейсами: абсолютными SSI, BiSS или SPI, а также с инкрементальным ABI, коммутационным UVW или аналоговым Sin / Cos. Энкодер состоит из магнитного колеса и отдельного открытого электронного модуля с разъёмом.
Напряжение 5 или 8...30 В
Разрешение инкрементальное до 65.536 имп/об
Интерфейсы абсолютные SSI или BiSS или SPI
Интерфейсы инкрементальные Классический ABI или 3-фазный коммутационный UVW или аналоговый Sin / Cos
Температура -20 ... 85 °C
Степень защиты IEC 60529 IP65
Максимальная скорость 12.000 об/мин
Диаметр вала, мм Магнитное колесо Ø24,5 мм под вал 10 / 14 / 20 мм
Пределы измерения Однооборотный энкодер
Вес 30 гр.
Выходной сигнал абсолютный TTL / HTL
Выходной сигнал инкрементальный TTL / HTL
Выходной сигнал синус / косинус Sin / Cos
Число выходных каналов 1 абсолютный и 1 инкрементальный, на выбор
Выход абсолютный, вариант 1 SSI (synchron serial interface), gray code, 13 или 18 бит
Выход абсолютный, вариант 2 BiSS (bidirectional serial synchron), binary code, 18 бит
Выход абсолютный, вариант 3 SPI (serial peripheral interface), 18 бит
Выход инкрементальный, вариант 1 ABI (инкрементный интерфейс), до 65.536 имп/об
Выход инкрементальный, вариант 2 UVW (3 сигнала коммутации со сдвигом фаз 120°), до 16 пар полюсов
Выход инкрементальный, вариант 3 Sin / Cos (аналоговый интерфейс), до 32 периодов с амплитудой 50% питающего напряжения
Рекомендуемые принадлежности и документация:
Монтажный инструмент 106288 для AS25 для магнитных колес до 20 мм
Инструмент (шаблон) для AS25 толщиной 0,2 мм
