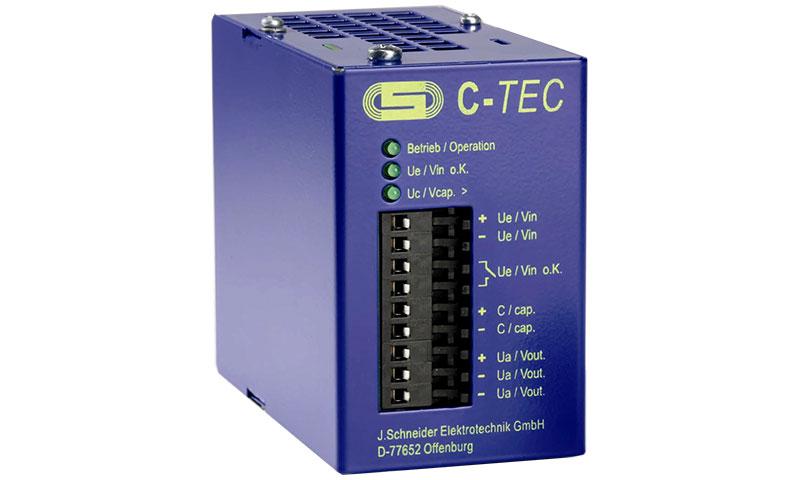

Буферный источник питания постоянного тока серии C-TEC имеет ультраконденсатор в качестве накопителя энергии внутри корпуса. Этот конденсатор заряжается в нормальном режиме работы от напряжения системы (Ue). Аналогично, подключенные потребители постоянного тока питаются системным напряжением. Если напряжение системы прерывается, энергия ультраконденсаторов высвобождается регулируемым образом. Преобразователь постоянного тока питает нагрузку от конденсатора, пока он не разрядится. Время буфера зависит от состояния заряда конденсатора и тока разряда.
Блок питания характеризуется следующими характеристиками:
- Не требует обслуживания благодаря прочным ультраконденсаторам
- Микроконтроллерная зарядка и разрядка ультраконденсаторов
- Контроль работы и состояния заряда через беспотенциальные контакты и светодиоды
- Расширение емкости с помощью модулей расширения (CEM)
|
Входное номинальное напряжение |
24 В постоянного тока -15% / 10% |
|
Диапазон входного напряжения |
20,4 В ... 26,4 В постоянного тока |
|
Минимальное зарядное напряжение |
23,7 В постоянного тока |
|
Входной номинальный ток (при 24,0 В пост. тока) C Нагрузка 3 A, нагрузка |
3,1 А постоянного тока |
|
Выходное напряжение в буферном режиме |
23,0 В пост. тока ± 2% |
|
Максимальный выходной ток |
3 А постоянного тока (при 0,94 кДж или 0,47 кДж) |
|
Выходной номинальный ток при максимальной энергии |
2 А постоянного тока (при 1,0 кДж или 0,5 кДж) |
|
Предельный ток |
1,05 … 1,2 x INenn |
|
Потеря мощности в Uc> |
2,5 Вт |
|
Потеря мощности при 100% нагрузке и зарядке |
7 Вт (максимум 60 секунд) |
|
Эффективность в Uc> |
> 96% @ (Ue = 24,0 В постоянного тока, Ua = 22,9 В постоянного тока, Ia = IN) |
|
Внутренняя защита устройства (внутренняя) |
4 A (T) |
|
Выходная цепь предохранителя постоянного тока (внешняя) |
3 A (T) |
|
Тип подключения: Вход Ue |
Технология пружинного зажима макс. 1,0 мм² |
|
Тип подключения: выход Ua |
Технология пружинного зажима макс. 1,0 мм² |
|
Тип подключения: сигнальные контакты |
Технология пружинного зажима макс. 1,0 мм² |
|
Максимальный контакт сигнала нагрузки (Ue-OK) |
30 В / 0,5 А |
|
Защита |
IP20 и EN 60529 |
|
Рабочая температура |
-20 °C … 60 °C |
|
Температура хранения |
-20 °C … 60 °C |
|
Относительная влажность |
≤95% без конденсации |
|
Максимальная высота установки (без снижения мощности) |
2000 м над уровнем моря |
|
Размеры (ВхШхГ) |
92,5 мм, 60 мм, 116 мм |
|
Вес |
0,6 кг |
| Прикрепление | Защелкивающийся монтаж на DIN-рейку |
| Сертификаты UL |
UL 508 C22.2 |
