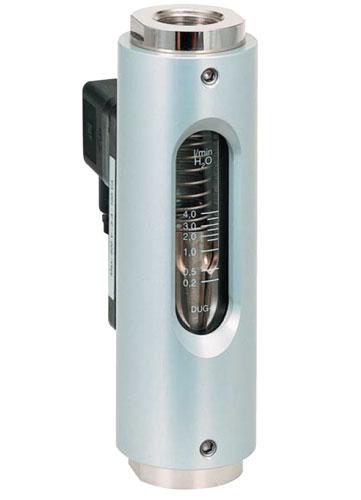

DUG - поплавковый ротаметр (реле расхода) для жидкостей с контрольно-измерительной шкалой на смотровом стекле. Прибор имеет заводскую калибровку для потока жидкости, направленного снизу вверх при вертикальном монтаже. Однако прибор располагает подпружиненным поплавком, что позволяет монтировать его в любом пространственном положении, включая горизонтальное или вертикальное с потоком в обратном направлении. В этом случае на месте может понадобиться калибровка для компенсации воздействия веса поплавка.
Рабочее давление до 10 бар
Потеря давления 0,02...0,8 бар
Температура среды измерения, C до 100C, опционально до 160C
Точность 5% от максимального значения
Пределы измерения 0,2...250 л/мин, разделено на 14 исполнений
Выходные контакты Переключающие, допускается 250 В, макс. 1,5 А
Степень защиты IP65 со штеккером, опционально IP67
Напряжение питания, В не требуется
ATEX исполнения Имеются
Установка срабатывания контактов Выполняется на месте посредством отвёртки
Калибровка на месте Выполняется при монтаже прибора, отличном от вертикального
Рабочее положение Любое
Процесс-подключение Резьба дюймовая 1/4"...1 1/4"
Материалы Никелированная латунь либо нержавеющая сталь 1.4571
Марка смотрового стекла Duran 50
