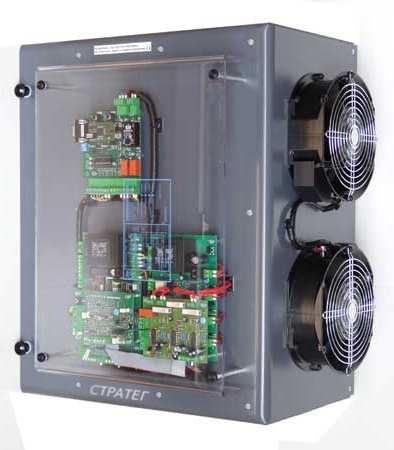

Трёхфазные тиристорные регуляторы ESGT для нагрузки до 2.500 А / 1.000 В

Тиристорные регуляторы с защитой IP 20 должны устанавливаться в электрошкафу с принудительной вентиляцией, обеспечивающей эффективное удаление выделяемого тепла и поддержание температуры регулятора не выше +55°C. Должны быть приняты меры против попадания пыли и грязи в регулятор. Также необходимо избегать повышенной влажности, агрессивной атмосферы, вибрации и других механических воздействий.

Регулятор ESGT подключается к сети через выключатель-автомат и предохранители, которые могут быть установлены как непосредственно на шинах регулятора, так и отдельно в шкафу. Ток срабатывания рекомендуемого предохранителя указан в прилагаемой документации. При каждом заказе мы предложим опционально также быстродействующие предохранители серии Ultra-Rapid производства немецкой компании SIBA. Возможно заказать предохранители в любом количестве как в комплектацию регулятора, так и в запчасти.

Для поддержания качества напряжения питающей сети и недопущения проникновения высокочастотных помех рекомендуется применение сетевых дросселей и фильтров. При необходимости наша компания в каждом случае предложит подходящие модели.

Пакетная коммутация представляет собой широтно-импульсный способ управления, при котором мощность зависит от соотношения длительности напряжения к длительности паузы. Это управление мощностью на нагрузке посредством внешнего управляющего аналогового сигнала, который определяет длительность или ширину пакета (число периодов напряжения), при которой нагрузка включена (нагрев). Этот режим предоставляет много преимуществ, так как он переключает тиристор при прохождении нуля, то есть без электромагнитных помех. Для регулирования мощности изменяется ширина пакета периодов напряжения. Разрешение составляет 12 бит, то есть 100% мощности в нагрузке соответствует 4096 шагов регулирования, что обеспечивает высокую точность и плавность регулирования. Пакетная коммутация хорошо подходит для активной (резистивной) нагрузки, как с нейтралью, так и без нейтрали, но не подходит для регулирования уровня освещенности.

Фазовая коммутация представляет собой управление моментом открывания тиристоров в каждом полупериоде напряжения. Это метод управления тиристором посредством изменения фазы (угла) открывания, что дает возможность контроллировать мощность на нагрузке, позволяя тиристору пропускать ток только в течение изменяемой и задаваемой части периода напряжения питания. Управление углом открывания тиристоров равнозначно управлению действующим напряжением на нагрузке, которое изменяется пропорционально входному сигналу. Мощность нагрузки может плавно регулироваться в диапазоне 0..100%, в зависимости от внешнего аналогового сигнала, например, от регулятора температуры или потенциометра. Этот режим часто используется с индуктивными нагрузками. Ток через нагрузку течёт от момента открытия тиристора до момента перехода напряжения через ноль. Это наиболее точный и быстрый способ управления, хорошо подходит для индуктивной (трансформаторной) нагрузки.
