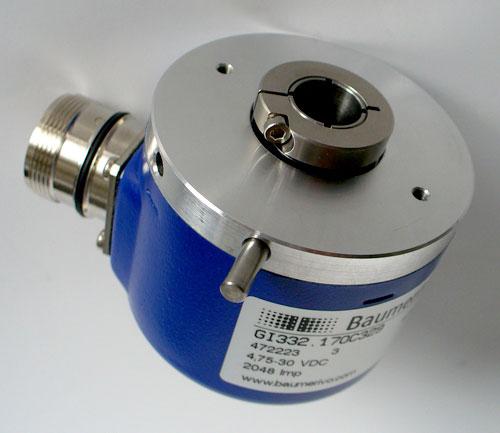

Оптический энкодер GI330 / GI332 / GI332.E05

Оптический энкодер с тупиковым полым валом. Монтаж посредством центрального зажима GI 330 (GI330), зажима со стороны фланца GI 332 (GI332). Выходные каналы A,B,N (нулевой импульс), прямые и инвертированные. Выход реализован по двухтактной симметричной схеме или RS422.

Напряжение 5 VDC или 4,75...30 VDC
Импульсов / оборот 5 ... 6.000 (на выбор)
Максимальная частота 150 кГц
Максимальный ток 30 мA при 24VDC, 60 мA при 5VDC
Температура -25...+100°C при 5 VDC,
-25...+85°C при 24 VDC
Степень защиты IEC 60529 IP 54
Максимальная скорость 6000 об/мин
Диаметр вала 12 мм
Размеры Диаметр 58 мм
Вес 250 г

Рекомендуемые принадлежности и документация:
Z 119.023 Соединительная пружина
Z 119.024 Юстировочная опора вращающего момента
Z 119.041 Юстировочная опора вращающего момента с резиновым элементом
Z 141.001 Штеккер без кабеля
Z 141.003 Штеккер с 2м кабелем
Z 141.005 Штеккер с 5м кабелем
Z 141.007 Штеккер с 10м кабелем
