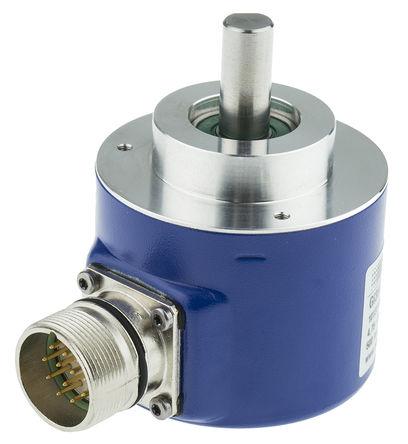

Стандартный энкодер GI 355 (GI355) - зажимной фланец / GI 356 (GI356) сервофланец

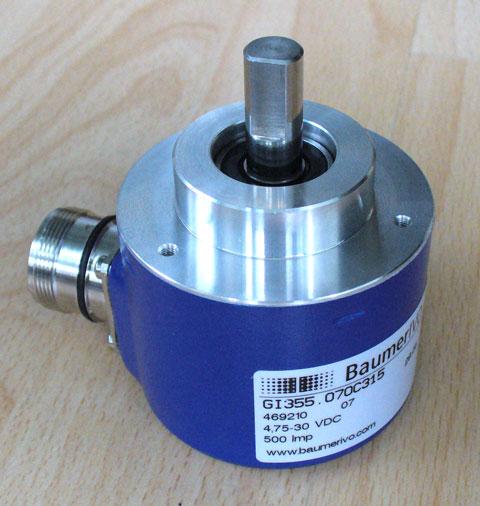

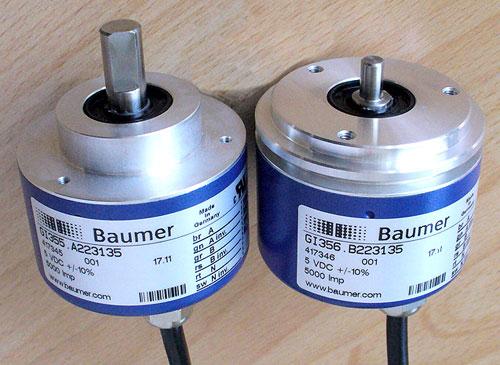

Стандартный инкрементальный энкодер с нормальным валом. Исполнение GI 355 (GI355) имеет зажимной фланец, а исполнение GI 356 (GI356) имеет сервофланец.

Энкодер обладает высокой устойчивостью к внешним механическим воздействиям. Корпус изготовлен из алюминия, аналогичное по электрическим характеристикам исполнение из нержавеющей стали имеет название GЕ355, а исполнение по стандарту ATEX для взрывоопасных помещений называется Х700.

Выходные каналы A,B,N (нулевой импульс), прямые и инвертированные. Выход реализован по двухтактной симметричной схеме или RS422.

Напряжение 5 VDC или 4,75...30 VDC
Импульсов / оборот 5 ... 6000 (на выбор)
Максимальная частота 150 кГц
Максимальный ток 30 мA при 24VDC, 60 мA при 5VDC
Температура -25...+100°C при 5 VDC,
-25...+85°C при 24 VDC
Степень защиты IEC 60529 IP 54, IP 65
Максимальная скорость 10000 об/мин
Диаметр вала 6 (GI356) или 10 мм (GI355)
Размеры Диаметр 58 мм
Вес 250 г



Рекомендуемые принадлежности и документация:

Z 119.006 Крепление со смещенным центром
Z 119.013 Переходник от зажимного к сервофланцу
Z 119.015 Монтажная насадка для сервофланца
Z 119.017 Крепежный угольник для зажимного фланца
Z 119.025 Адаптер для зажимного фланца для монтажа с эксцентриком
Z 119.033 Переходник для зажимного фланца на 65 мм
Z 119.035 Подшипниковая насадка для сервофланца
Z 141.001 Штеккер без кабеля
Z 141.003 Штеккер с 2м кабелем
Z 141.005 Штеккер с 5м кабелем
Z 141.007 Штеккер с 10м кабелем
