Универсальный регулятор KS-45

Области типичного применения: печи, горелки и котлы, переработка пластмасс, сушилки, термообработка, закалка и отпуск, отжиг, стерилизаторы, регулирование подачи кислорода.

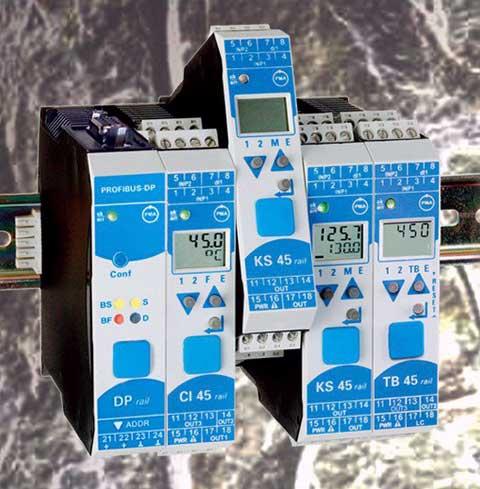

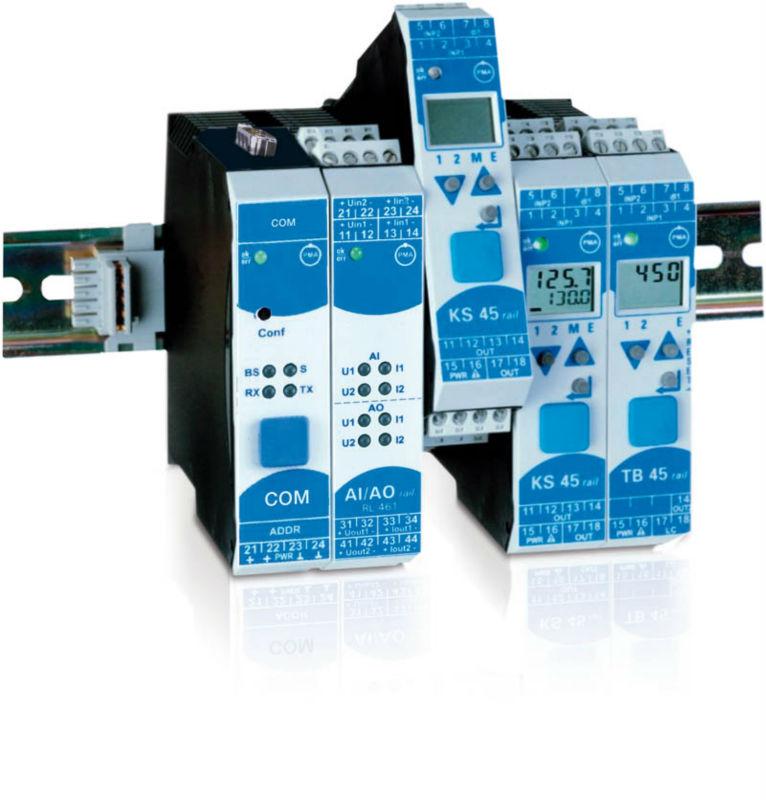

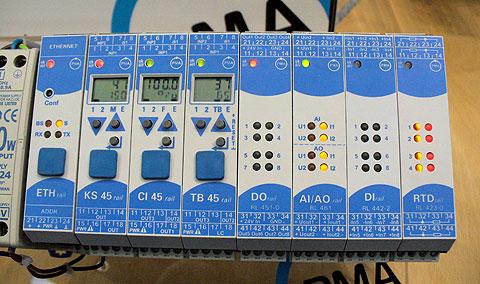

KS45 – универсальный компактный промышленный регулятор для монтажа на 35-мм DIN-рейке (шине), предназначен для прецизионного регулирования технологических процессов во всех отраслях промышленности. Имеется возможность выбора между простым регулированием по принципу вкл. / выкл., PID-регулированием или регулированием шаговых двигателей. Прибор позволяет осуществлять все коммуникации посредством шинного интерфейса MODBUS-RTU. Контролируемый сигнал подключается к универсальному входу, второй аналоговый вход может использоваться, например, для измерения тока нагрева или для контроля другого внешнего сигнала. Каждый прибор имеет один или два переключающих выхода. Опционально (на заказ) прибор может быть оснащен универсальным выходом (ток или напряжение), также один из выходов может использоваться для питания внешнего измерительного преобразователя. Входы и выходы между собой гальванически разделены.

Описание регулятора KS45:
* Компактная форма (ширина только 22,5 мм)
* Вставляемые винтовые или пружинные клеммы

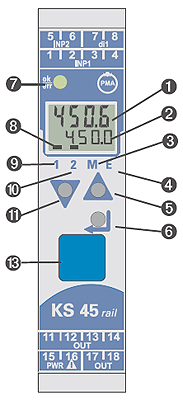

* Двухстрочный LCD-дисплей с дополнительными элементами и двухцветным светодиодом
* Комфортабельное управление тремя кнопками
* Беспроводное электрическое подключение на шине посредством шинного соединителя
* Беспроблемная интеграция с компьютером или SPS
* Универсальный вход
* Второй аналоговый вход для извне заданного параметра (ток нагрева), опционально универсальный
* Универсальный выход по току или напряжению с высоким разрешением
* Два выхода с реле или оптопарами
* Время цикла 100 мс
* Двух- или трехточечное, а также непрерывное регулирование, управление шаговым двигателем
* Самооптимирование
* Единицы измерения могут специфицироваться заказчиком

Посредством ПО BlueControl возможна установка всех параметров регулятора в течение нескольких секунд и визуальная симуляция процесса. Фронтальный интерфейс Blue-Port (разъем на передней панели, прикрытый голубой заглушкой). Разумеется, возможна также установка всех параметров посредством кнопок на передней панели. Безопасность и надежность применения приборов этого семейства достигаются применение пароля доступа к различным уровням установок. Посредством опционального (на заказ), устанавливаемого на шине интерфейса RS485 с протоколом MODBUS-RTU возможна легкая коммуникация прибора с иерархически вышестоящим блоком управления или компьютером.

Прибор имеет 3 входа:

INP1 – универсальный вход, фактическое значение в виде тока или напряжения, разрешение до 14 бит, точность до трех знаков после запятой, входной фильтр 0,000...9999 с, коррекция измеряемой величины. Подключение термоэлемента или резистивного термометра по трехпроводной схеме. Возможность измерения концентрации кислорода с нагреваемым и ненагреваемым зондом.

INP2 – ток обогрева, внешнее заданное значение в виде постоянного или переменного тока или напряжения, разрешение до 14 бит, точность более 0,1%. Входной фильтр 0,0...999,9 с. Опционально (на заказ) – универсальный вход. Масштабирование в пределах -1999...9999.

di1 – управляющий вход, конфигурируется на «ноль: -3...5 V» или на «единицу: 15...30 V». Функции: запрет доступа, переключение на второе заданное значение, внешнее заданное значение, ручное управление, отключение регулятора, блокировка ручного режима, восстановление сохраненных в памяти настроек.

Прибор имеет 3 выхода:

OUT1, OUT2 - релейные выходы, имеют два замыкающих контакта с общим проводом. Нагрузка 500 VA, 250 V. Опционально (на заказ) выход с оптопарами, максимальная нагрузка 18...32VDC / 70 мA. Функционально управление нагревом или охлаждением. Желательно применять внешние RC-цепочки параллельно контактам реле или диод параллельно выходу оптопары.

OUT3 - третий выход может быть заказан, как релейный с переключающим контактом или как универсальный аналоговый выход со следующими параметрами:

* Гальваническое разделение со входами
* Свободное масштабирование
* Разрешение 14 бит
* Постоянная времени 50 мс
* Граничная частота при непрерывном регулировании > 2 Hz
* Токовый выход 0/4...20 mA
* Выход напряжения 0/2...10V
* Точность до 0,2%
* Логический выход
* Выход, как источник питания трансмиттера 22 mA / ? 13 V

Функции регулятора:
* Сигнализатор с устанавливаемой разницей вкл. / выкл.
* PID – регулятор, двух- или трехточечный
* Треугольник / звезда / выкл. – регулятор с частичным или полным переключением
* 2 х PID – регулятор (нагрев / охлаждение, трехточечный или непрерывный)
* Регулирование параметров шагового двигателя мануально или через ПО Blue-Control®
* Регулятор подготовлен для подключения PMATune, что позволяет получить оптимальные параметры на сложных участках процесса
* Установка градиента заданной величины (температуры) 0,01...9999 C/мин
* Регулятор постоянных величин
* Регулятор последовательности постоянных величин
* Программный регулятор с 4 сегментами (заданная величина / отрезок времени)
* Таймер 0,1 до 9999 мин.
* Контроль измеряемой величины
* Контроль измеряемой величины с запоминанием и восстановлением, управляемыми извне
* Граничные значения могут быть управляющими сигналами

Поведение регулятора при обрыве или коротком замыкании датчика:
* Выходы отключаются
* Задается безопасное значение параметров
* Задается среднее значение параметров (PID – регулятор)
* Задается запасное значение параметров (отключаемая функция)

Функции граничных величин:
* MAX, MIN или MAX+MIN
* Контроль устанавливаемого гистерезиса

Контролируемые сигналы:
* Фактическое значение
* Отклонение регулирования
* Отклонение регулирования с подавлением при старте или изменении заданной величины
* Действующее заданное значение
* Вход 1
* Вход 2

Представление фактического значения:

* Стандарт: значение X1
* Опционально (на заказ):
          o Отношение (X1+Offset)/X2
          o Разница (X1-X2)
          o Минимум, максимум X1, X2
          o Среднее значение X1, X2
          o Переключение между X1, X2
          o Концентрация кислорода

Воздействие на входные сигналы:
* Коррекция измеренного значения (Offset и двухточечная коррекция)
* Масштабирование
* Фильтр 1-го порядка
* Линеаризация при 15 сегментах
* Запасное значение при ошибке

ALARM: Перегрузка, обрыв и короткое замыкание при нагреве. Обрыв управляющей цепи распознается автоматически. Датчики входного сигнала проверяются на обрыв, короткое замыкание и переполюсовку.
