Универсальные промышленные регуляторы PMA KS40-1, KS41-1 и KS42-1, burner

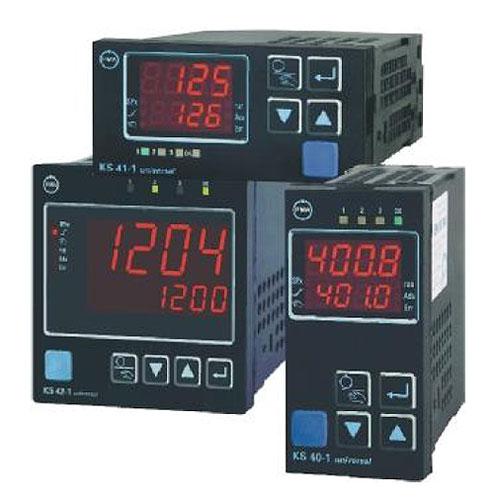

Универсальные промышленные регуляторы KS40-1, KS41-1 и KS42-1 предназначены для прецизионного регулирования параметров технологических процессов во всех отраслях промышленности. Имеется возможность выбора между простым регулированием по принципу вкл. / выкл., PID-регулированием или регулированием шаговых двигателей. Контролируемый сигнал подключается к универсальному входу, второй аналоговый вход может использоваться, например, для измерения тока нагрева  или для контроля другого внешнего сигнала. Каждый прибор этого семейства имеет три выхода - релейных или электрических (ток или напряжение), один из выходов может использоваться для питания внешнего измерительного преобразователя.

Основные отличительные особенности этого семейства:
* Универсальный регулятор технологических процессов
* Фронтальный интерфейс BluePort® и ПО BlueControl®
* Диспетчер интервалов техобслуживания и списка ошибок
* Универсальное исполнение - непрерывный / переключающий режим
* Возможность использования с быстродействующим оборудованием
* Время цикла 100 мс.
* Свободно конфигурируемый аналоговый выход (выход фактических значений)
* Особый диапазон измерений с линеаризацией в зависимости от специфических условий пользователя для всех видов входов
* Блокировка с помощью пароля и внутренних выключателей для обеспечения безопасности технологического процесса
* Широкий диапазон температур до 60 C
* 3 формата корпусов со вставляемыми клеммами
* Монтаж и замена приборов без инструментов и проводов
* Коррекция измеренных значений смещением или по двум точкам
* Контроль тока нагрева и выдача аварийного сигнала
* Аварийный режим работы в случае поломки датчика за счет использования усредненного значения настройки
* Логическая связь цифровых выходов, например, для выдачи сборных аварийных сигналов
* RS422/485 Modbus RTU интерфейс
* Встроенный блок питания преобразователя
* Брызгозащищенная передняя панель (степень защиты IP 65)
* Фронтальный размер 1/8 DIN или 1/4 DIN
* Набор данных по умолчанию в зависимости от специфических условий пользователя

Области типичного применения: печи, горелки и котлы, переработка пластмасс, сушилки, термообработка, стерилизаторы.

Самооптимизация всей установки при пуске быстро и надежно устанавливает оптимальные параметры для быстрого и не выходящего за допустимые пределы регулирования. При регулировании нагрева / охлаждения параметры для процесса охлаждения устанавливаются сепаратно, чтобы достичь оптимального процесса регулирования.

10 светодиодов на передней панели четко и надежно показывают текущее состояние, тип регулирования и возможные ошибки. Посредством переключения кнопки «автоматический / ручной» можно перевести прибор в режим ручного оперативного управления, например, запустить таймер. Ранее такие возможности можно было получить только в регуляторах более высокой ценовой категории.

Посредством ПО BlueControl возможна установка всех параметров регулятора в течение нескольких секунд и визуальная симуляция процесса. Фронтальный интерфейс BluePort® (разъем на передней панели, прикрытый голубой заглушкой). Разумеется, возможна также установка всех параметров посредством кнопок на передней панели. Безопасность и надежность применения приборов этого семейства достигаются применением пароля доступа к различным уровням установок.

Прибор имеет до 5 входов:
* INP1 - фактическое значение в виде тока или напряжения, разрешение до 14 бит,точность до трех знаков после запятой, входной фильтр 0,000...9999 с, коррекция измеряемой величины. Подключение термоэлемента или резистивного термометра по трехпроводной схеме. Масштабирование в пределах -1999...9999.
* INP2 – ток обогрева, внешнее заданное значение в виде тока или напряжения, разрешение до 14 бит, точность более 0,1%. Масштабирование в пределах -1999...9999.
* di1 – управляющий вход, конфигурируется на «ноль: -3...5 V» или на «единицу: 15...30 V». Функции: запрет доступа, переключение на второе заданное значение SP.2, внешнее заданное значение SP.E, постоянная величина Y2, ручное управление, отключение регулятора, блокировка ручного режима, восстановление сохраненных в памяти настроек.
* di2 (на заказ)
* di3 (на заказ)

Прибор имеет до 3 выходов:
Релейные выходы OUT1, OUT2 имеют два замыкающих контакта с общим проводом. Нагрузка 500 VA, 250 V, 2A. Третий выход OUT3 может быть заказан, как релейный с переключающим контактом или как универсальный аналоговый выход со следующими параметрами:

* Гальваническое разделение со входами
* Свободное масштабирование
* Разрешение 11 бит
* Постоянная времени 50 мс.
* Граничная частота при непрерывном регулировании > 2 Hz
* Токовый выход 0/4...20 mA
* Выход напряжения 0/2...10V
* Точность до 0,2%
* Логический выход
* Выход, как источник питания трансмиттера 22 mA / > 13 V

Функции регулятора:
* Сигнализатор с устанавливаемой разницей вкл. / выкл.
* PID – регулятор
* Треугольник / звезда / выкл. – регулятор
* Двухточечный регулятор
* Самостоятельная установка параметров управления шаговым двигателем
* Установка градиента заданной величины (температуры) 0,01...9999 C/min
* Регулятор постоянных величин
* Регулятор последовательности постоянных величин
* Программный регулятор с 4 сегментами (заданная величина / отрезок времени)
* Таймер 0,1 до 9999 мин

Поведение регулятора при обрыве или коротком замыкании датчика:
* Выходы отключаются
* Задается безопасное значение параметров
* Задается среднее значение параметров (PID– регулятор)

Функции граничных величин:
* MAX, MIN или MAX+MIN
* Контроль устанавливаемого гистерезиса

Контролируемые сигналы:
* Фактическое значение
* Отклонение регулирования
* Отклонение регулирования с подавлением при старте или изменении заданной величины
* Действующее заданное значение
* Величина Y

Предлагаемые специальные исполнения регуляторов:

KS 40-1 burner - универсальный регулятор горелок, обеспечивающий регулирование горения, положения задвижки газа, равномерности хода процесса горения, давления в котлах. Также обеспечивается регулирование горения в зависимости от внешних погодных условий.

KS 40-1 lab - универсальный лабораторный регулятор, обеспечивающий регулирование процессов в лаборатории или на производстве. Примеры применения: нагревательные элементы, ленты, патроны, печи, ванны, итд.
