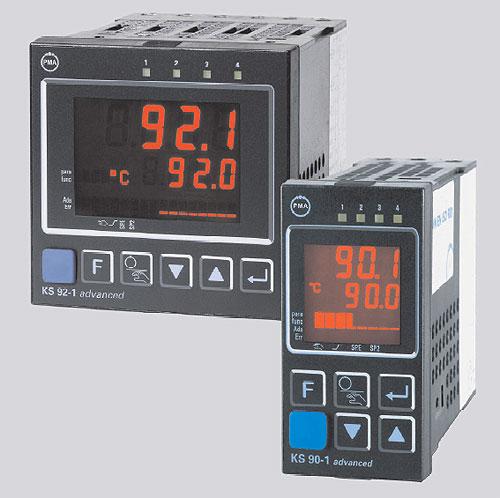

Регулятор технологических процессов KS90-1 и KS92-1

Универсальные мультифункциональные регуляторы технологических процессов семейства KS 90 -1 и KS 92 -1 предназначены для прецизионного регулирования различных параметров производственных процессов во всех областях промышленности. При этом всегда можно выбрать простой режим включения/выключения, а также регулирование, PID-регулирование или шаговое регулирование двигателей.

Фактическое значение сигнала поступает на регулятор через универсальный вход. Второй аналоговый вход может использоваться для измерения, например, тока нагрева, как вход заданного значения или как вход сигнала подтверждения позиции шаговых регуляторов двигателей. Опциональный (на заказ) третий вход может использоваться как универсальный вход для большого числа функций, например, для коррекции заданного значения в зависимости от температуры, регулирования разности и т.д. В случае необходимости разные уровни управления можно защитить от несанкционированного доступа с помощью пароля или полностью заблокировать все уровни.

• KS 90-1 имеет фронтальный размер 48 х 96 мм - 1/8 DIN
• KS 92-1 имеет фронтальный размер 96 х 96 мм - 1/4 DIN

* Интерфейс BluePort® и ПО BlueControl®
* Интерфейс RS422 / RS485 Modbus RTU
* Диспетчер интервалов техобслуживания и списка ошибок
* Два универсальных входа
* Дисплей Day & Night с графическим выводом и текстовой индикацией
* Два переключаемых набора параметров
* Импульсное регулирование заданного значения без колебания
* Шаговый регулятор двигателя с обратной связью и контролем DAC
* Трёхточечный регулятор охлаждения воды, воздуха и масла
* Одновременное управление нагревом и охлаждением
* Соответствует DIN 3440, имеется допуск по сUL
* Высокоомный мВ-вход датчиков кислорода O2
* Универсальное исполнение - постоянный / переключающий режим
* Возможность использования с быстродействующим оборудованием
* Время цикла 100 мс.
* Короткий управляющий импульс – мин. 20 мс.
* 2 свободно конфигурируемых аналоговых выхода (вывод фактических значений параметров)
* Особый диапазон измерений с линеаризацией в зависимости от специфических условий пользователя для всех видов входов
* Блокировка с помощью пароля и внутренних выключателей для обеспечения безопасности технологического процесса
* Широкий диапазон температур до 60 C
* Коррекция измеренных значений смещением или по двум точкам
* Контроль тока нагрева и выдача аварийного сигнала
* Аварийный режим работы в случае поломки датчика за счет использования усредненного значения настройки
* Логическая связь цифровых выходов, например, для выдачи сборных аварийных сигналов
* Поставляется вариант программного регулятора с 8 или 16 программами
* Встроенный блок питания преобразователя
* Брызгозащищенная передняя панель (степень защиты IP 65)
* Набор данных по умолчанию в зависимости от специфических условий пользователя
* Документация на русском языке

Области типичного применения: печи, горелки и котлы, переработка пластмасс, сушилки, термообработка, установки термообработки масел и.т.д.

При необходимости интеграции регулятора KS90-1 в промышленные сети мы предложим шлюзы (конверторы) интерфейсов для работы по протоколам ARCNET, CANopen, DeviceNet, Profibus, Interbus, LonWorks, Modbus-RTU, Modbus TCP, MPI, а также Powerlink, Ethernet TCP, EthernetIP, Ethercat и Profinet.

Кроме поставляемой базовой конфигурации регуляторов, опционально (на заказ) возможна поставка программных регуляторов с тем же названием, но со значительно расширенным набором функций, в частности с доступными пользователю 8 или 16 программами регулирования.

Основные особенности программных задатчиков KS 90-1 Programmer:

* Всего 8 или 16 программ (в зависимости от заказа)
* 4 линии управления
* По 15 управляющих сегментов в каждой линии
* Типы сегментов: импульс (заданное значение и время), импульс (заданное значение и градиент), сегмент удержания (времени), сегмент перехода (с подавлением сигнала тревоги), сегмент окончания
* Все типы сегментов могут комбинироваться с командой "ожидание" в конце и вызовом оператора
* Единица времени конфигурируется в часах, минутах и секундах
* Макс. длительность сегмента: 9999 часа = 1 год 51 день
* Макс. продолжительность программы: 16 х 9999 часов = 18 лет
* Градиент: 0,01 °С/ч (/мин) до 9999 °С/ч (/мин)
* Наименование программы состоит из 8 символов, устанавливается с помощью программного обеспечения BlueControl
* Регулирование полосы частот: верхняя и нижняя полоса определяются для каждой программы отдельно

Специализированный регулятор KS 92-1 Carbon

предназначен для контроля, измерения и PID регулирования концентрации углерода, кислорода, а также точки росы. Регулятор может выполнять управление шаговым двигателем. Лямбда-зонд вырабатывает электрический сигнал (напряжение), величина которого зависит от соотношения концентрации кислорода в печи и концентрации кислорода в наружном воздухе. Регулятор KS 92-1 Carbon пересчитывает сигнал от лямбда-зонда с учетом измеренной температуры в печи в концентрацию углерода.

Сигнал лямбда-зонда может автоматически периодически проверяться. При достижении критического значения сигнала регулятор выдает извещение, которое может свидетельствовать о скоплении сажи и других загрязнений на поверхности зонда. При этом регулятор KS 92-1 Carbon может управлять циклическим автоматическим ополаскиванием и обдувом зонда.

Содержание СО может быть определено с помощью газоанализатора, аналоговый сигнал с которого подключается ко второму входу регулятора KS92-1 Carbon. Таким образом можно постоянно корректировать расчитанную концентрацию углерода согласно прошитому алгоритму. Альтернативно можно задавать концентрацию углерода, как параметр.

KS92-1 Carbon стандартно используются для регулирования концентрации кислорода с нагреваемыми и ненагреваемыми зондами. На основании напряжения зонда и температуры согласно уравнению Нернста рассчитывается, показывается и регулируется концентрация кислорода. У нагреваемых зондов температура задается, как константа.
