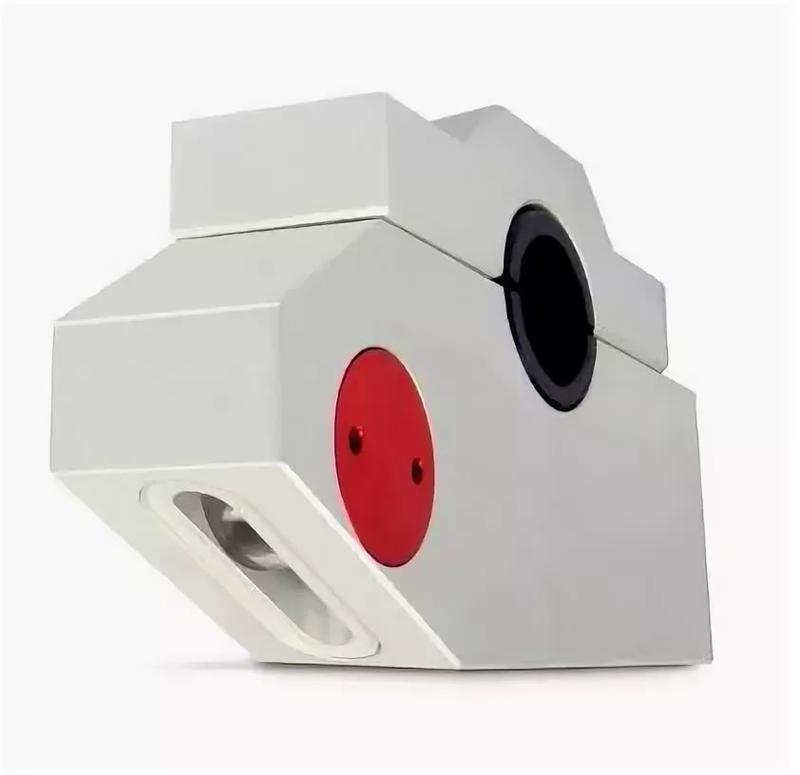

Специальная компактная модель лазера с развернутой проекцией. Благодаря системе зеркал луч лазера направлен вниз, непосредственно под местом установки лазера под углом 90 градусов. Такая проекция позволяет существенно экономить рабочее пространство и получать максимальную длину линии при минимальной высоте установки Номинал питания: 24 В Мощность: до 30 мВт.
Диодные лазеры серии LAP ULTRALINE разработаны для установки на небольшой высоте над рабочей поверхностью. Благодаря инновационной конструкции патентованной оптики лазеры ULTRALINE решают две задачи: Во-первых, вы получаете более высокую и постоянную яркость лазерной линии. Линия начинается непосредственно под корпусом и сохраняет свою яркость практически на всем своем протяжении. Яркость на конце линии вдвое выше по сравнению с лазером той же самой мощности с нормальной оптикой! Во-вторых, форма и размер кожуха допускает низкий монтаж сбоку с линией, начинающейся непосредственно под лазером.
- Низкое положение монтажа
- Интегрированный монтаж в шаровой головке
- Патентованная оптика для обеспечения однородной яркости вдоль линии
Технические характеристики:
Линейные лазеры
| Модель | Мощность | Длина волны* | Класс лазера |
| LAP UL-PL | 5 мВт | До 3 м | 2 |
| LAP UL-XL | 10 мВт | До 6 м | 2 |
| LAP UL-XXL | 15 мВт | До 9 м | 2М |
| LAP UL-XXXL | 30 мВт | До 12 м | 2М |
Общие данные:
Данные лазера:
| Тип лазера | Диодный |
| Длина волны | 635 нм |
| Цвет линии | красный |
Оптические данные:
| Расхождение | 0.5 mrad |
Данные электроники:
| Рабочее напряжение DC | 12 ... 30 В пост.ток (24 В model) |
| Рабочее напряжение AC | 15 ... 30 VAC (24 В model); 85 ... 264 В перем. ток (230 В model) |
| Потребляемая мощность | < 200 мА |
Данные корпуса:
| Класс защиты | IP 54 |
| Габаритные размеры | 123 мм × 30 мм × 81 мм (24 В model); 186 мм × 35 мм × 81 мм (230 В model) |
| Вес | 560 гр. (24 В model); 870 гр. (230 В model) |
| Питание | M 12, 4-полярный |
Системные данные:
| Условия применения |
-10 ... +40 °C, 35 - 90 % отн. влажн., не конденсат |
Опции и принадлежности:
- Крепление на плоскую поверхность
- Блок питания 220/24 В
