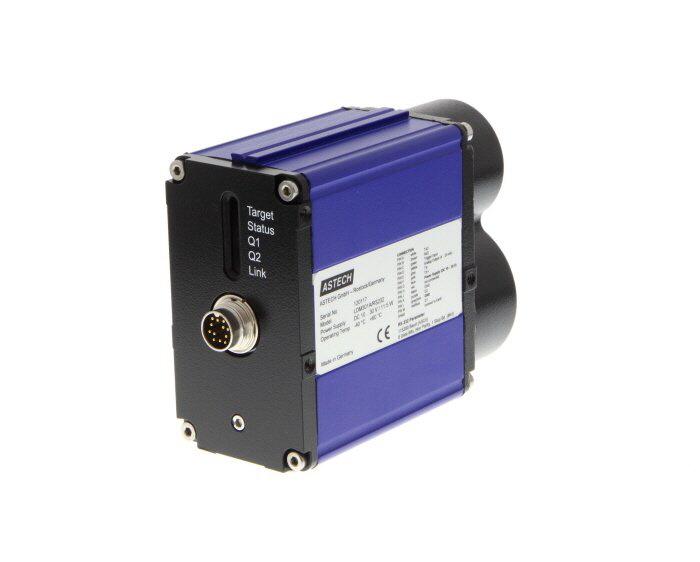

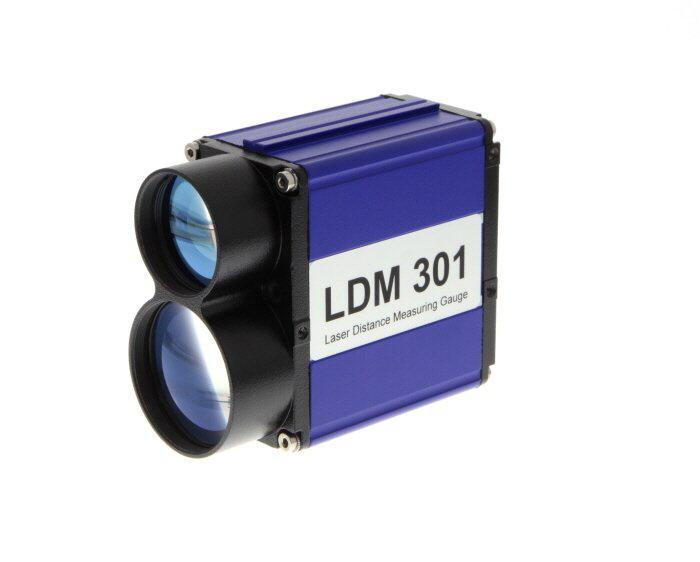

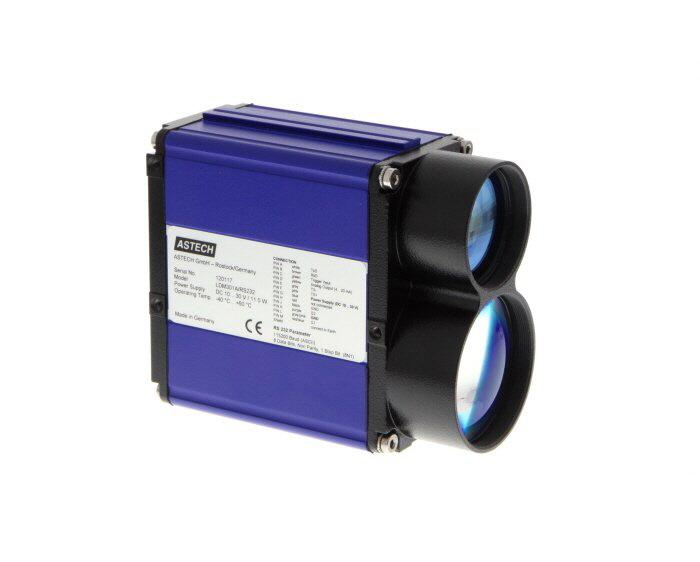

Лазерный дальномер Astech LDM 301 A представляет собой опто-электронный бесконтактный измеритель расстояния для промышленного применения. Принцип действия датчика - измерение методом сравнения фаз сигналов с амплитудной модуляцией. LDM 301 A обеспечивает высокую точность измерения вне зависимости от от характера поверхности измеряемого объекта. Датчик излучает тонкий, хорошо видимый лазерный луч красного цвета, что позволяет легко и точно установить датчик в правильном положении.
Сфера применения датчиков включает в себя:
- Измерение расстояния (дистанции) и определение точной позиции объекта.
- Контроль процессов в сталепрокатной индустрии.
- Измерение уровня наполнения жидких и сыпучих материалов.
- Контроль положения объектов в труднодоступных местах.
- Контроль состояния резервуаров, труб, контейнеров итд.
- Контроль положения подъемных механизмов, лифтов итд.
- Контроль положения машин, подвижных механизмов, кораблей, итд.
Датчик обеспечивает измерение расстояния с сантиметровой точностью на подвижных и неподвижных объектах с различной поверхностью, он имеет дальность действия до 350 м, а на объектах с дополнительным отражателем дальность действия превышает 3000 м. Датчик имеет широкий диапазон питающего напряжения и малую потребляемую мощность. Безопасный лазерный излучатель 2-го класса гарантирует высокий уровень охраны труда обслуживающего персонала. Реальная эффективность использования лазерных дальномеров зависит от отражающих свойств объекта измерения, от влияния внешнего освещения и от атмосферных условий.
Датчик имеет один гибкий кабель как для подачи питания, так и для передачи сигналов, а также двунаправленный интерфейс, сигнальный и аналоговый выходы. Установка параметров датчика и выдачи результатов измерений выполняется через компьютер. Единицы измерения задаются пользователем. Датчик имеет встроенный нагреватель и поэтому обеспечивает высокую точность измерения даже при отрицательных температурах. Датчик имеет дополнительный пилот-лазер с тонким лучем красного цвета. Датчик позволяет устанавливать дополнительно специальные устройства прицеливания для наведения луча на удаленный объект.
LDM 301 A измеряет с сантиметровой точностью дистанцию до 3000 м, имеет интерфейс RS232/RS422, Profibus или SSI.
Дистанция (расстояние до объекта) от 0,5 до 300 м (коэффициент отражения 10%), в зависимости от отражающей поверхности до 3000 м
Погрешность измерения ± 20 мм
Разрешение 1 мм
Источник света Лазер измерительный инфракрасный LK1 (905 нм)
Пилот-лазер LK2 (650 нм, красный)
Энергообеспечение 10...30 VDC
Потребляемая мощность 5 Вт или 12 Вт с нагревателем
Температурный режим -40...+60°C
Класс защиты IP 67
Размеры корпуса, мм 136 х 57 х 104 мм
Повторяемость результатов в диапазоне 0,5 мм
Выходы 2 логических программируемых и 1 аналоговый 4...20 мА
Вес прибора 0,8 кг
Время измерения 0,1...0,5 мс
Интерфейсы RS232 / RS422
Дивергенция лазера 0,6 mrd, то есть при дистанции 10 м диаметр луча 6 мм, а при 100 м диаметр 60 мм
Средняя наработка до отказа (MTTF) 100000 часов при 25°C
Измерение скорости от 0 до 100 м/с
Опционально Кабель длиной 2; 5; 10 м
Опционально Разъем BINDER723
Опционально Защитный корпус
Опционально Profibus Gateway
Опционально Прицел RED DOT
Опционально Программное обеспечение LDMTOOL
