• LDM41A_LDM42A
Внесен в реестр средств измерений
Производитель: ASTECH Angewandte Sensortechnik
Артикул: И-0000182

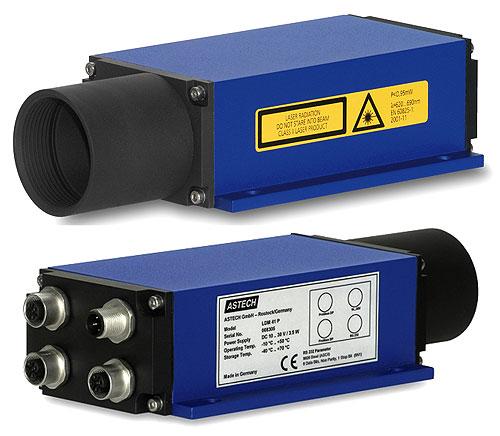

Лазерный дальномер LDM 41 A и LDM 42 A измеряют с миллиметровой точностью дистанцию до 100 м, имеют встроенный интерфейс RS232 / RS422. Также имеются цифровой переключающий выход и аналоговый выход 4...20 мА. Расхождение луча лазерного диода составляет 0,6 мрад, что позволяет измерять также мелкие объекты. Датчик работает в гигагерцовом диапазоне, максимальная частота вывода значений измерений составляет 10 / 50 Гц.



Лазерный (оптический) дальномер Astech LDM 41 A / LDM 42 A представляет собой опто-электронный бесконтактный измеритель расстояния для промышленного применения. Принцип действия датчика - измерение методом сравнения фаз сигналов с амплитудной модуляцией. LDM 41 A обеспечивает высокую точность измерения вне зависимости от от характера поверхности измеряемого объекта. Датчик излучает тонкий, хорошо видимый лазерный луч красного цвета, что позволяет легко и точно установить датчик в правильном положении. LDM 42 A предназначен специально для работы с объектами, имеющими поверхность белого цвета. Сфера применения датчиков включает в себя:


    • Измерение расстояния (дистанции) и определение точной позиции объекта.

    • Измерение диаметра рулонов, катушек итд.

    • Измерение уровня наполнения жидких и сыпучих материалов.

    • Контроль положения объектов безопасности.

    • Контроль положения подъемных механизмов, лифтов итд.

    • Контроль положения кранов и подъёмно-транспортных механизмов.




Датчик обеспечивает измерение расстояния с миллиметровой точностью на объектах с различной поверхностью, он имеет высокую дальность действия, а на объектах с дополнительным отражателем дальность действия превышает 100 м. Датчик обеспечивает высокую точность измерения даже при отрицательных температурах, имеет широкий диапазон питающего напряжения и малую потребляемую мощность. Безопасный лазерный излучатель 2-го класса гарантирует высокий уровень охраны труда обслуживающего персонала.

Датчик имеет один гибкий кабель как для подачи питания, так и для передачи сигналов, а также двунаправленный интерфейс, сигнальный и аналоговый выходы. Установка параметров датчика и выдачи результатов измерений выполняется через компьютер. Единицы измерения задаются пользователем.

LDM41A и LDM42A измеряют с миллиметровой точностью дистанцию до 100 м, имеют интерфейс RS232 / RS422

Дистанция (расстояние до объекта) от 0,1 до 30 м., в зависимости от отражающей поверхности до 100 м.
Погрешность измерения ± 2 мм. (+20 C), ± 3 мм. (+15...30 C), ± 5 мм. (-10...+50 C)
Разрешение 0,1 мм,. свободно масштабируется
Источник света Лазер LK2 по DIN EN 60825-1:2001-11 (до1 мВт, красный)
Энергообеспечение 10...30 VDC
Потребляемая мощность 1,5 Вт.
Температурный режим -10...+50 C
Класс защиты IP 65
Размеры корпуса, мм 187 х 96 х 50 мм.
Повторяемость результатов в диапазоне 0,5 мм.
Выходы 1 логический программируемый и 1 аналоговый 4...20 мА
Вес прибора 0,85 кг.
Интерфейсы RS232 / RS422, скорость 2400, 4800, 9600, 19200, 38400
Дивергенция лазера 0,6 mrd, то есть при дистанции 10 м. диаметр луча 6 мм., а при 100 м. диаметр 60 мм.
Средняя наработка до отказа (MTTF) 100000 часов при 25 C
Опционально Кабель длиной 2; 5 или 10 м.
Опционально Кабель для программирования PCCAB/LDM4x
Опционально Бокс для подключения CBOX/LDM4xA
Опционально Profibus Gateway
Опционально Тепловая защита HPF/LDM4xAA
Опционально Программное обеспечение LDMTOOL
