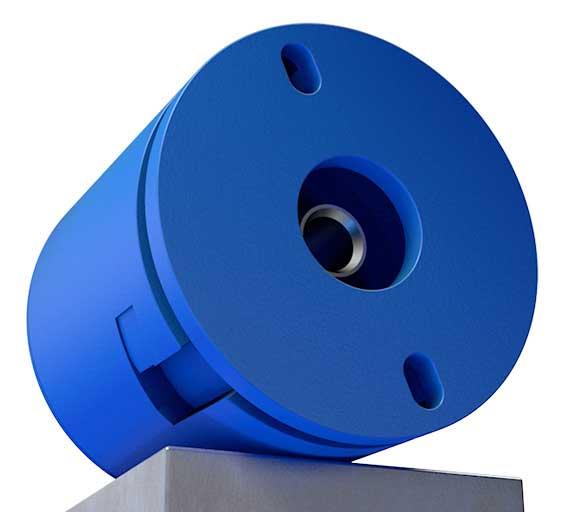

MEC22 - это миниатюрный надежный недорогой оптический энкодер с полым валом, который можно легко и быстро фиксировать на валах разных размеров. Энкодер генерирует две последовательности прямоугольных импульсов со сдвигом на 90° по фазе) для подсчета числа импульсов и определения направления вращения. Разрешение энкодера определяется количеством импульсов с 4-кратной интерполяцией на один оборот. Питание и сигналы передаются с помощью 5-контактного разъема Molex.
Напряжение 5 В
Число импульсов на оборот 500 / 512 / 1000 / 1024 / 2000 / 2048
Максимальная частота 60 кГц
Температура -20 ... 85 °C
Степень защиты IEC 60529 IP50
Диаметр вала, мм 1.500 / 2.000 / 2.300 / 2.500 / 3.000 / 3.175 / 3.969 / 4.000 / 4.763 / 5.000 / 6.000 / 6.350 / 8.000 / 9.000 / 9.525
Размеры Ø22.0 x 21.9 мм
Вес 7 гр.
Выходной сигнал TTL
Исполнение 1 2 прямых выхода
Исполнение 2 2 прямых выхода и 1 индексный выход 90°
Рекомендуемые принадлежности и документация:
Кабель 300 мм (UL1061 / AWG28)
Адаптеры для различных электродвигателей
Центровочное приспособление для различных валов
Крепёжные болтики M1.6 x 3 или M1.6 x 4 мм
